Hydraulik-Schnellkupplung japanischer Bauart mit einem Druckbereich von 1000 bis 2000 Psi und Größen von 1/8 bis 1/2 Zoll

Einzelheiten zum Produkt

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1

Preis: 1

Beste Preis erhalten

Einzelheiten zum Produkt

Beschreibung des Produkts

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Hydraulik-Schnellkupplung japanischer Bauart, Hydraulik-Schnellkupplung mit 1000 bis 2000 Psi, Schnellverschlusskupplung von 1/8 bis 1/2 Zoll


Modellnummer:	LSQ-RD (Non-Ventil-Messing)	Arbeitsdruck:	1000 bis 2000 psi
Mechanische Verbindung:	Blockierung von Bällen	Körpergröße:	1/8, 1/4, 3/8, 1/2
Ratendruck:	1000 bis 2000 PSI	Bewertungsfluss:	3, 6, 12, 12 gpm
Temperaturbereich:	-20ºC bis +120ºC	Prüfflüssigkeit:	Öl-200sus
Flussumwandlung:	1gpm = 3,78l/min	Druckumwandlung:	1psid = 0,0069mpa
Materialoptionen:	Messing, 304 Edelstahl	Kompatibilität:	Nitto TSP-Serie
Teil-Maße:	Mehrere Größen (siehe Tabellen)	Faden-Größen:	ZG1/8, ZG1/4, ZG3/8, ZG1/2, ZG3/4, ZG1
Produktionskapazität:	100000 Stück/Monat

Modellnummer:	LSQ-RD (Non-Ventil-Messing)
Arbeitsdruck:	1000 bis 2000 psi
Mechanische Verbindung:	Blockierung von Bällen
Körpergröße:	1/8, 1/4, 3/8, 1/2
Ratendruck:	1000 bis 2000 PSI
Bewertungsfluss:	3, 6, 12, 12 gpm
Temperaturbereich:	-20ºC bis +120ºC
Prüfflüssigkeit:	Öl-200sus
Flussumwandlung:	1gpm = 3,78l/min
Druckumwandlung:	1psid = 0,0069mpa
Materialoptionen:	Messing, 304 Edelstahl
Kompatibilität:	Nitto TSP-Serie
Teil-Maße:	Mehrere Größen (siehe Tabellen)
Faden-Größen:	ZG1/8, ZG1/4, ZG3/8, ZG1/2, ZG3/4, ZG1
Produktionskapazität:	100000 Stück/Monat

Hydraulik-Schnellkupplung japanischer Bauart mit einem Druckbereich von 1000 bis 2000 Psi und Größen von 1/8 bis 1/2 Zoll

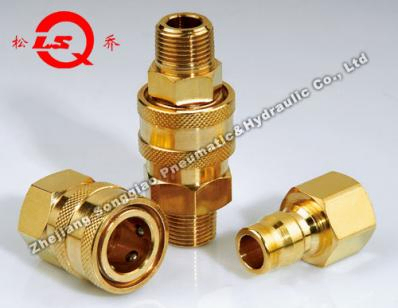

LSQ-RD Japanische hydraulische Schnellkupplung

Produktbeschreibung

Bei der LSQ-RD-Serie handelt es sich um Kupplungen ohne Ventil, die für Anwendungen entwickelt wurden, die einen maximalen Durchfluss erfordern. Ihre glatte, offene Bohrung bietet den geringsten Druckabfall aller Schnellkupplungskonstruktionen und macht sie ideal für Hochdruck-Wasser- und Dampfwaschmaschinen, Teppichreiniger, Formenkühlleitungen und andere Anwendungen ohne Ventil.

Hauptmerkmale

Das glatte, offene Bohrungsdesign ohne Ventile minimiert den Druckabfall und ermöglicht eine einfache Reinigung bei Multimedia-Anwendungen
Hergestellt aus massivem Stangenmaterial für Haltbarkeit und Qualität
Erhältlich in den Materialien Messing und Edelstahl 304
Austauschbar mit ähnlichen Kupplungen anderer Hersteller
Kompatibel mit der NITTO TSP-Serie

Spezifikationen

Körpergröße (Zoll)	1/8	1/4	3/8	1/2
Nenndruck (PSI) Messing verkpl./npl	1000	1000	1000	1000
Nenndruck (PSI) SS-Cplr/Npl	2000	2000	1500	1500
Nenndurchfluss (GPM)	3	6	12	12
Temperaturbereich (Standarddichtungen)	-20 °C bis +120 °C

Leistungsdaten

Testflüssigkeit: Öl-200SUS
1GPM = 3,78L/Min
1PSID = 0,0069 MPa

Teilenummernspezifikationen

LSQ-RD-Serie – SF-Typ

TEIL NR.	LS	¢D	HEX1	A	T
LSQ-RD-01SF	27	17.5	14	9	ZG1/8
LSQ-RD-02SF	32	24	19	13	ZG1/4
LSQ-RD-03SF	35.8	28.3	23	13	ZG3/8
LSQ-RD-04SF	42.6	35	29	17	ZG1/2
LSQ-RD-06SF	49,5	41	36	18	ZG3/4
LSQ-RD-08SF	59.3	57,8	50	22	ZG1

LSQ-RD-Serie – SM-Typ

TEIL NR.	LS	¢D	HEX1	A	T
LSQ-RD-01SM	30	17.5	14	9	ZG1/8
LSQ-RD-02SM	42	24	19	13	ZG1/4
LSQ-RD-03SM	46.3	28.3	23	13	ZG3/8
LSQ-RD-04SM	56.1	35	29	17	ZG1/2
LSQ-RD-06SM	61	41	36	18	ZG3/4
LSQ-RD-08SM	67,3	57,8	50	22	ZG1

LSQ-RD-Serie – PF-Typ

TEIL NR.	LP	C	HEX2	A	T
LSQ-RD-01PF	26	15.5	14	9	ZG1/8
LSQ-RD-02PF	35	18	17	13	ZG1/4
LSQ-RD-03PF	38	21.2	21	13	ZG3/8
LSQ-RD-04PF	45	24.5	29	17	ZG1/2
LSQ-RD-06PF	50	28	32	18	ZG3/4
LSQ-RD-08PF	61	36	41	22	ZG1

LSQ-RD-Serie – PM-Typ

TEIL NR.	LP	C	HEX1	A	T
LSQ-RD-01PM	32	15.5	12	9	ZG1/8
LSQ-RD-02PM	38	18	17	13	ZG1/4
LSQ-RD-03PM	43	21.2	19	13	ZG3/8
LSQ-RD-04PM	52	24.5	23	17	ZG1/2
LSQ-RD-06PM	56	28	29	18	ZG3/4
LSQ-RD-08PM	73	36	41	22	ZG1
