Einzelheiten zum Produkt
Herkunftsort: Ningbo, China (Festland)
Markenname: SONGQIAO
Modellnummer: LSQ-TM
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: verhandelbar
Verpackung Informationen: Standardexportpaket oder gemäß der Anträge der Kunden
Lieferzeit: innerhalb 30 Tage oder gemäß der Anforderung der Kunden
Versorgungsmaterial-Fähigkeit: 50.000 PC/Tag, die Kapazität des Montagewerks übereinstimmend
Standard: |
Kompatibel mit TEMA-TH Reihe |
WP: |
Funktionsdruck zu 3000psi (Stange 207) |
Material: |
Kohlenstoffstahl |
Größe: |
1/2"-1" |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |
Standard: |
Kompatibel mit TEMA-TH Reihe |
WP: |
Funktionsdruck zu 3000psi (Stange 207) |
Material: |
Kohlenstoffstahl |
Größe: |
1/2"-1" |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |

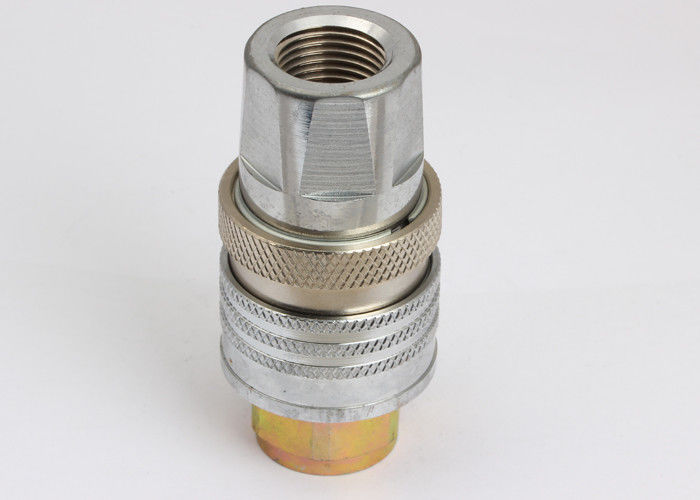

LSQ-TM, TEMA-TH Art, hydraulische schnelle Koppelungen im Kohlenstoffstahl, Chrome drei
Descripton:
LSQ-TM Abschlussart hydraulische Schnellkupplungs (Stahl)
Anwendungen: Die LSQ-TM Reihe holt zur Industrie einen nachgewiesenen Entwurf für Gebrauch auf Baugeräten, Forstgeräten, landwirtschaftlicher Maschinerie, Ölwerkzeugen, Stahlwerkmaschinerie und anderen fordernden hydraulischen Anwendungen.
Spezifikationen:
| Körper-Größe (herein) | 1/2 | 3/4 | 1 |
| Bewerteter Druck (P/in) | 3000 | 3000 | 3000 |
| Nennstrom (GPM) | 12 | 28 | 50 |
| Temperaturspanne (Geschlechtskrankheits-Dichtungen) | -20℃ zu +120℃ | ||
| Standarddichtung | NBR | ||
LSQ-TM Reihenkoppelungseigenschaft:
1. Tellerventile verfügbar gelöstes Durchsickern verhindern.
2. öffnen sich Tellerventile automatisch, wenn sie, innerhalb des bewerteten Arbeitsdrucks, den Fluss expeditely zu halten verbunden werden.
3. werden kritische Teile für Haltbarkeit verhärtet.
4. hält zuverlässiger Ball-Blockierungsmechanismus die fügenden Hälften zusammen.
5. hart getroffen und Stecker sind Präzision maschinell bearbeitet vom festen Stangenvorrat.
6. kompatibel mit Reihe TEMA TH5000.
Wie man VERWENDET:
1. Vor der Verbindung, säubern Sie die Passteile der Koppelungen, um Verschmutzung im Stromkreis zu vermeiden.
2. Um zu verbinden den Ärmel der weiblichen Koppelung zurückzuziehen, richten Sie die Frau mit der männlichen Koppelung aus
und Stoß einer in den anderen bis beide Hälften sind vollständig installiert und geben den Ärmel frei.
3. Um zu lösen den Ärmel der weiblichen Koppelung zurückzuziehen, ziehen Sie die fügende Hälfte aus.
Leistung: Test-Flüssigkeit: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa
TPL-Reihe (1/2“)
| TEILNUMMER. | T | ¢D | HEX1 | HEX2 | L | LS | LP |
| LSQ-TM-04 | G1/2 | 40 | S30 | S27 | 83,4 | 66,7 | 41,5 |
| LSQ-TM-06 | G3/4 | 52 | S38.3 | S36 | 94,5 | 76,4 | 47 |
| LSQ-TM-08 | G1 | 62 | S45 | S45 | 113,8 | 92,4 |
56,5 |
