Einzelheiten zum Produkt
Herkunftsort: Ningbo, China (Festland)
Markenname: SONGQIAO
Modellnummer: LSQ-S7
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: verhandelbar
Verpackung Informationen: Standardexportpaket oder gemäß der Anträge der Kunden.
Lieferzeit: innerhalb 30 Tage oder gemäß der Anforderung der Kunden.
Versorgungsmaterial-Fähigkeit: 50,000pcs/day, die Kapazität des Montagewerks übereinstimmend
Standards: |
Kompatibel mit Reihe cupla NITTO HSP, Tellerventil |
WP: |
Funktionsdruck zu 5.000 P/in (Stange 345) |
Material: |
Kohlenstoffstahl |
Größe: |
1/4' - 1' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |
Standards: |
Kompatibel mit Reihe cupla NITTO HSP, Tellerventil |
WP: |
Funktionsdruck zu 5.000 P/in (Stange 345) |
Material: |
Kohlenstoffstahl |
Größe: |
1/4' - 1' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |

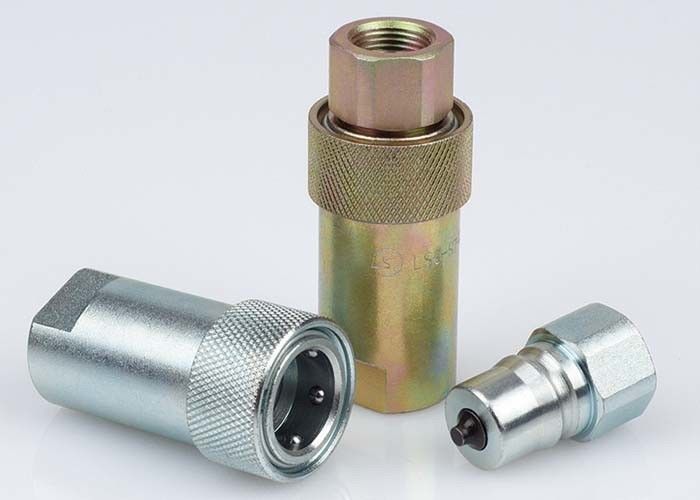

LSQ-S7 Nitto HSP cupla Art, Hydraulikkupplungen im Kohlenstoffstahl, Chrome drei
Descripton:
Art hydraulische Schnellkupplungs des Abschlusses LSQ-S7 (Stahl)
Anwendungen: Die Reihen LSQ-S7 holen zur Industrie einen nachgewiesenen Entwurf für Gebrauch auf Baugeräten, Forstgeräten, landwirtschaftlicher Maschinerie, Ölwerkzeugen, Stahlwerkmaschinerie und anderen fordernden hydraulischen Anwendungen.
Spezifikationen
| Körper-Größe (herein) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Bewerteter Druck (P/in) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Nennstrom (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperaturspanne (Geschlechtskrankheits-Dichtungen) | -20℃ zu +100℃ | ||||
| Standarddichtungsmaterial | NBR | ||||
Koppelungseigenschaft der Reihe LSQ-S7:
1. Tellerventile verfügbar gelöstes Durchsickern verhindern.
2. öffnen sich Tellerventile automatisch, wenn sie, innerhalb des bewerteten Arbeitsdrucks, den Fluss expeditely zu halten verbunden werden.
3. werden kritische Teile für Haltbarkeit verhärtet.
4. hält zuverlässiger Ball-Blockierungsmechanismus die fügenden Hälften zusammen.
5. sind der Sockel und Stecker Präzision maschinell bearbeitet vom festen Stangenvorrat.
6. kompatibel mit Reihe Koppler NITTO HSP.
Leistung: Test-Flüssigkeit: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Reihe LSQ-S7 (1/4", 3/8", 1/2“, 3/4", 1")
Sockel
| TEILNUMMER. | LS | ¢D | HEX1 | T | |
| LSQ-S7-02SF | 53,4 | 28,5 | 19 | 12,5 | G1/4 NPT1/4 |
| LSQ-S7-03SF | 60,4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| LSQ-S7-04SF | 72 | 43,5 | 35 | 18 | G1/2 NPT1/2 |
| LSQ-S7-06SF | 72 | 43,5 | 35 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08SF | 93 | 58,2 | 46 | 22 | G1 NPT1 |
Stecker
| TEILNUMMER. | LP | C | HEX2 | T | |
| LSQ-S7-02PF | 36 | 17,5 | 19 | 12 | G1/4 NPT1/4 |
| LSQ-S7-03PF | 38 | 22,5 | 23 | 13 | G3/8 NPT3/8 |
| LSQ-S7-04PF | 50 | 27,5 | 32 | 16 | G1/2 NPT1/2 |
| LSQ-S7-06PF | 50 | 27,5 | 32 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Kopplungsinstallation
| TEILNUMMER. | L | ¢D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72,5 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| LSQ-S7-03 | 76,5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| LSQ-S7-04 | 95 | 43,5 | 35 | 32 | G1/2 NPT1/2 |
| LSQ-S7-06 | 95 | 43,5 | 35 | 32 | G3/4 NPT3/4 |
| LSQ-S7-08 | 119,2 | 58,2 | 46 | 41 | G1 NPT1 |
