Einzelheiten zum Produkt
Herkunftsort: Ningbo, China (Festland)
Markenname: SONGQIAO
Modellnummer: KZF
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: verhandelbar
Verpackung Informationen: Standardexportpaket oder gemäß der Anträge der Kunden.
Lieferzeit: innerhalb 30 Tage oder gemäß der Anforderung der Kunden.
Versorgungsmaterial-Fähigkeit: 50,000pcs/day, die Kapazität des Montagewerks übereinstimmend
Standard: |
Reihe „B“ ISO 7241-1, Tellerventil |
WP: |
Funktionsdruck zu 1.000 P/in (Stange 69) |
Material: |
Edelstahl |
Größe: |
1/8' - 2' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |
Standard: |
Reihe „B“ ISO 7241-1, Tellerventil |
WP: |
Funktionsdruck zu 1.000 P/in (Stange 69) |
Material: |
Edelstahl |
Größe: |
1/8' - 2' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |

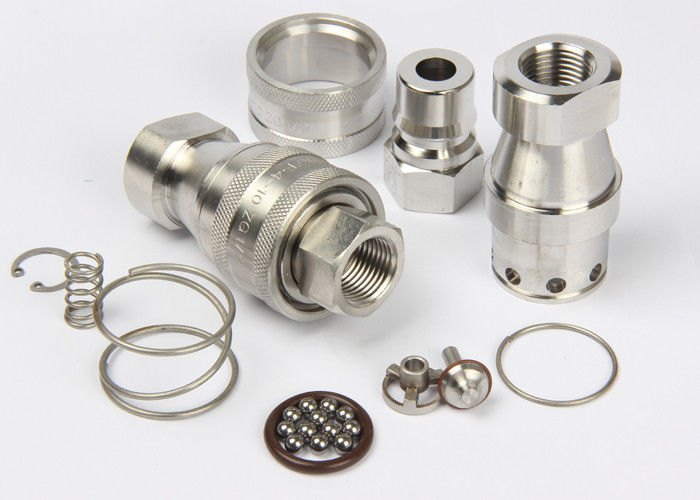

KZF, ISO7241-B Hydraulische Schnellkupplungen mit Innengewinde, Edelstahl SS304
Beschreibung:
Hydraulische Schnellkupplung vom Typ KZF (Edelstahl 304)
KZF-Kupplungen werden im gesamten Spektrum hydraulischer Anwendungen eingesetzt.Diese doppelt absperrenden Kupplungen sind überall dort zu finden, wo Flüssigkeitstransferleitungen für den Betrieb oder die Wartung von Geräten verbunden und getrennt werden müssen und ein Flüssigkeitsverlust unerwünscht ist.Wird hauptsächlich mit Hydraulikflüssigkeit verwendet.KZF-Kupplungen werden auch mit Chemikalien, Wasser, Dampf und einigen Gasen verwendet.
Spezifikationen
| Körpergröße (Zoll) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| Nenndruck (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Nennfluss (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Temperaturbereich (Standarddichtungen) | -20℃ bis +120℃ | ||||||||
| Standarddichtungsmaterial | VITON | ||||||||
Merkmale der Kupplungen der KZF-Serie:
1, Positive, schnelle Verbindung, die durch das Schnappverschluss-Kugelsystem gewährleistet wird.Die Stecker- und Buchsenhälften können sich im zusammengesteckten Zustand auch unter Druck drehen, wodurch Torsionsspannungen in den flexiblen Schläuchen vermieden werden.
2, Entwickelt, um hohen Druckspitzen und Impulsen standzuhalten.
3, Tellerventile haben ausgeglichene Federn und kalibrierte Ölströmungskanäle, um den Druckabfall zu minimieren.
4, Tellerventildichtungen haben stoßfeste Schutzkanten.
5. Die KZF-Serie entspricht der Norm ISO 7241-B
6. Kompatibel mit der PARKER 60-Serie, der FASTER HNV-Serie, der AEROQUIP FD45-Serie und der HANSEN HK-Serie.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Steckdose
| ISO | TEILENR. | LS | ￠D | HEX1 | A | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Hinweis: Nur die Größen 01 bis 08 entsprechen der Norm ISO 7241-B | ||||||
Stecker
| ISO | TEILENR. | LP | D | C | HEX2 | A | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Hinweis: Nur die Größen 01 bis 08 entsprechen der Norm ISO 7241-B | |||||||
Kupplungsbeschlag
| ISO | TEILENR. | L | ￠D | HEX1 | HEX2 | T |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| Hinweis: Nur die Größen 01 bis 08 entsprechen der Norm ISO 7241-B | ||||||
