12 GPM Flush Face Hydraulische Schnellkopplungen unter Druck verbinden Zink Nickelplatte

LSQ-DL/DLD, ISO16028, Multi-Koppelungen schreiben Hydraulikkupplungen im Kohlenstoffstahl, anschließen unter Druck, Zink-Nickel flechten

Descripton:

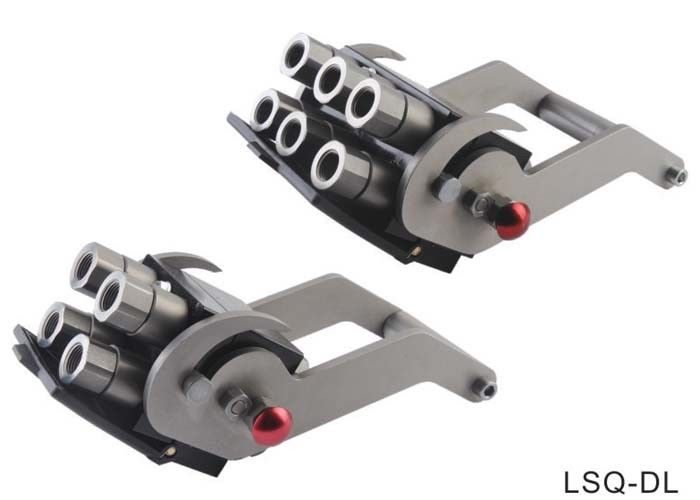

LSQ-DL/DLD haben eine Kompaktbauweise, manuelle Multikoppelungen, die eine breite Palette von Lösungen für jede mögliche Anwendung anbieten, die Verbindung und Trennung von hydraulischen mehreren erfordert. Bis 6 Leitungen können durch eine sichere, einfache und schnelle Bewegung gleichzeitig angeschlossen werden und getrennt werden, die niedrige Bemühung erfordert. Die Linien können die selbe Größe ganz haben, oder jede Linie kann zu den anderen entsprechend der Anwendung unterschiedlich sein.

TECHNISCHE EIGENSCHAFTEN UND WAHLEN

Austauschbarkeit: Interner Standard Songqiao

Mechanische Verbindung: Interne Nocken und Sicherungsstifte

Verbindungssystem: Drehen des Hebels

Trennungssystem: Drehen des Hebels

Baumaterial- und Oberflächenbehandlung:

Körperplatten in der Aluminiumlegierungsoxidation

Nocken und Stifte im hohen WiderstandKohlenstoffstahl mit spezieller Wärmebehandlung.

Andere Komponenten im Kohlenstoffstahl mit Zinküberzug oder Zinknickelbehandlung.

WIE MAN VERWENDET

ZU ANSCHLIESSEN:

Bevor verbinden, die flache Berührungsfläche im Werkzeug der Koppelungen zu säubern, um die Einbeziehung von schmutzigem im Stromkreis zu vermeiden.

Fügen Sie die Anleitungsstifte des beweglichen Multicouplings ein

in den Löchern des örtlich festgelegten Multicouplings und der Bewegung stellt die bewegliche Hälfte bis den Kontakt der Koppelungen gegenüber (Abb. 1).

Das Handeln nach dem Griff drehen den Hebel in Richtung des örtlich festgelegten Multicouplings (Abb. 2).

Fahren Sie fort, sich bis das Sicherheitsschloß zu drehen sich engagieren automatisch (Abb. 3).

Jetzt wird das Multicoupling verbunden und vorbereitet, um zu arbeiten. Im Falle der Verbindung mit Restdruck im Stromkreis, wird die maximale Kraft nur für das letzte dritte der Verbindung angefordert.

ZU SICH TRENNEN

Betätigen Sie den roten Sicherheitsknopf und gleichzeitig nach dem Griff handeln drehen den Hebel in Richtung des beweglichen Multicouplings (Abb. 4).

Fahren Sie fort, sich bis den mechanischen Anschlag der Hebel zu drehen (Abb. 5)

Jetzt wird das Multicoupling gelöst und es ist möglich, die bewegliche Hälfte auszuziehen (Abb. 6).

Wenn das örtlich festgelegte Multicoupling angebrachtes umgedrehtes ist, muss das bewegliche Multicoupling gestützt werden, um es zu vermeiden zu fallen Schaden unten, verursachend.

Im Falle der Trennung mit Restdruck im Stromkreis, wird die maximale Kraft nur für das erste Drittel der Trennung angefordert.

INSTALLATION:

Regeln Sie das örtlich festgelegte Multicoupling auf der Maschine unter Verwendung der Befestigungsschrauben, wie in der Zeichnung hier angezeigt unten.
