Einzelheiten zum Produkt
Herkunftsort: Ningbo, China (Festland)
Markenname: SONGQIAO
Modellnummer: LSQ-VEP
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: verhandelbar
Verpackung Informationen: Standardexportpaket oder gemäß der Anträge der Kunden.
Lieferzeit: innerhalb 30 Tage oder gemäß der Anforderung der Kunden.
Versorgungsmaterial-Fähigkeit: 50,000pcs/day, die Kapazität des Montagewerks übereinstimmend
Standard: |
ISO 16028 Reihe, flaches Gesicht |
WP: |
Funktionsdruck zu 5.000 P/in (Stange 345) |
Material: |
Kohlenstoffstahl |
Größe: |
1/2' - 1-1/2 ' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Fadenverschluß |
Standard: |
ISO 16028 Reihe, flaches Gesicht |
WP: |
Funktionsdruck zu 5.000 P/in (Stange 345) |
Material: |
Kohlenstoffstahl |
Größe: |
1/2' - 1-1/2 ' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Fadenverschluß |

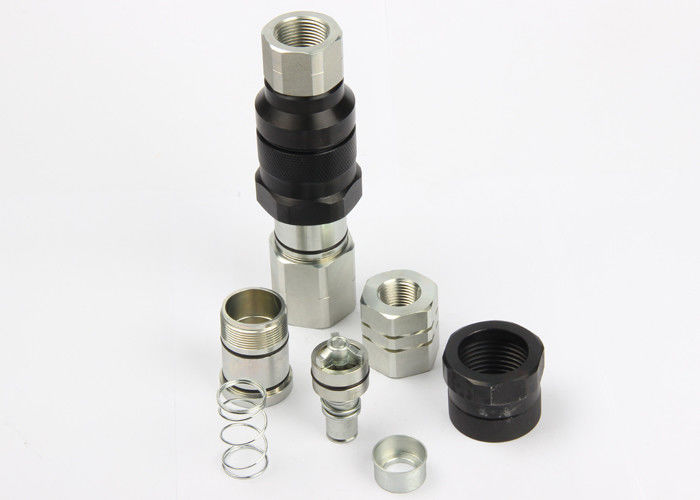

LSQ-VEP, ebenes Gesicht und Faden LockedType-Hydraulikkupplungen im Kohlenstoffstahl, Chrome drei und schwarzes Zink-Nickel überzogen
Descripton:
Anwendungen
LSQ-VEP Reihe weitverbreitet unter in den allgemeinen Ausrüstungen:
Protable-Baugeräte
Hydraulikwerkzeuge
Fahrzeuge
Eigenschaften:
1, neuer Ventilentwurf, kann es Widerstandschaden vom hohen Fluss und der Druck des Antriebs, der, moderne Leistung zur Verfügung stellend.
2, spezieller Nippelentwurf für die Verbindung unter Druck, erlaubt Verbindung und Trennung mit hohem Restdruck.
3, die LSQ-VEP Reihe setzt eine verlegte Sperrung des Ärmels, Kameraden mit zusammenpassenden Außengewinden auf dem Koppler ein. Die zwei Begüterten müssen von der Verbindung manuell zusammen verlegt werden.
4, neue Chromüberzugbehandlung liefert moderne Rostschutzleistung
5, LSQ-VEP Reihenkoppelungen setzen ebene Ventilausrüstung ein, bei der Verbindung oder dem Trennen, dieses bedeutet, dass einzige kleine Mengen Flüssigkeit während des Trennens oder der Lufteinbeziehung während der Umschaltung verloren sein können.
6, dieses, das Ausblasschutz-BFT Dichtung verpfändete, ist entworfen, um Ausblasen oder Schaden während der schweren Betriebsbedingungen zu verhindern.
7, maschinell bearbeitetes Form festes Stahl-barstock für die Haltbarkeit kompatibel mit Reihe STCCHI VEP
|
Körper-Größe (herein)
|
1 2(04)
|
5 8(06)
|
3 4(08)
|
1(10)
|
1-1/2(12)
|
|
|
Bewerteter Druck (P/in)
|
7000
|
7000
|
7000
|
6000
|
5000
|
|
|
Nennstrom (GPM)
|
12
|
28
|
50
|
88
|
152
|
|
|
Temperaturspanne
|
-20℃ zu +120℃
|
|||||
|
Standarddichtung materielles NBR
|
||||||
Nutzen
• Flaches Gesicht ist einfach zu säubern und hilft, die Einbeziehung der Verschmutzung im hydraulischen Stromkreis zu verringern.
• Minimaler Flüssigkeitsverlust während der Verbindung/Trennung, Flüssigkeitsverlust auf der Umwelt verringernd.
• Minimale Lufteinbeziehung während der Verbindung/Trennung, korrekte Funktion des Stromkreises erhöhend.
• Interner Fluss des Ventilentwurfs schafft den minimalen Druckabfall und behält Stromkreis-Leistungsfähigkeit des Systems bei.
• Internes Druckablassventilsystem erlaubt eine einfache Verbindung mit hohem internem Restdruck.
• Die Modularbauweise lässt breites Spektrum von Portkonfigurationen zu.
• Hoher Widerstand mit Antriebdruck.
• Sicher und einfach zu verwenden.
|
ISO
|
TEILNUMMER
|
LS
|
D
|
HEX1
|
HEX2
|
T
|
|
|
13
|
LSQ-VEP-04SF
|
103,5
|
Φ49
|
S36
|
S46
|
16,5
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06SF
|
114
|
Φ53.7
|
S41
|
S50
|
20
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08SF
|
133,5
|
Φ58.8
|
S46
|
S55
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10SF
|
145,2
|
Φ68.7
|
S55
|
S65
|
21
|
G1-1/4 NPT1-1/4
|
|
31,5
|
LSQ-VEP-12SF
|
187,5
|
Φ92
|
S65
|
S85
|
21
|
G1-1/2 NPT1-1/2
|
|
ISO
|
TEILNUMMER
|
LS
|
C
|
d
|
E
|
HEX2
|
T
|
|
|
13
|
LSQ-VEP-04PF
|
95
|
18,8
|
24,54
|
M40*3
|
S36
|
16,5
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06PF
|
98,8
|
19,5
|
27,04
|
M45*3
|
S36
|
20
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08PF
|
113,9
|
24
|
29,95
|
M50*3
|
S46
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10PF
|
123,5
|
24,8
|
36,05
|
M58*3
|
S55
|
21
|
G1-1/4 NPT1-1/4
|
|
31,5
|
LSQ-VEP-12PF
|
150
|
31,5
|
57
|
Tr80*4
|
S65
|
21
|
G1-1/2 NPT1-1/2
|
|
ISO
|
TEILNUMMER
|
L
|
D
|
HEX1
|
HEX2
|
HEX3
|
T
|
|
13
|
LSQ-VEP-04
|
154,5
|
Φ49
|
S36
|
S46
|
S36
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06
|
164,3
|
Φ53.7
|
S41
|
S50
|
S36
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08
|
189,4
|
Φ58.8
|
S46
|
S55
|
S46
|
G1 NPT1
|
|
25
|
LSQ-VEP-10
|
207,2
|
Φ68.7
|
S55
|
S65
|
S55
|
G1-1/4 NPT1-1/4
|
|
31,5
|
LSQ-VEP-12
|
263,5
|
Φ92
|
S65
|
S85
|
S65
|
G1-1/2 NPT1-1/2
|
