Einzelheiten zum Produkt
Herkunftsort: Ningbo, China (Festland)
Markenname: SONGQIAO
Modellnummer: LSQ-RD
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: verhandelbar
Verpackung Informationen: Standardexportpaket oder gemäß der Anträge der Kunden
Lieferzeit: innerhalb 30 Tage oder gemäß der Anforderung der Kunden
Versorgungsmaterial-Fähigkeit: 50.000 PC/Tag, die Kapazität des Montagewerks übereinstimmend
Standards: |
Kompatibel mit der NITTO TSP-Serie |
WP: |
Betriebsdruck bis 1000 psi (69 bar) |
Material: |
Messing oder SS304 |
Größe: |
1/8" - 1/2“ |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |
Standards: |
Kompatibel mit der NITTO TSP-Serie |
WP: |
Betriebsdruck bis 1000 psi (69 bar) |
Material: |
Messing oder SS304 |
Größe: |
1/8" - 1/2“ |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |

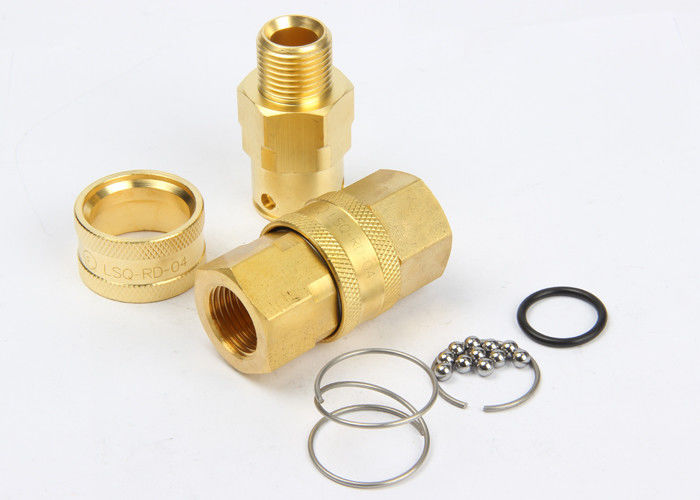

LSQ-RD, für allgemeine Anwendungen unter mittlerem Druck, hydraulische Kupplungen in Messing oder SS304
Beschreibung:
LSQ-RD Hydraulische Schnellkopplung des japanischen Typs
Anwendungen:
Hochdruckwasser- und Dampfwaschmaschinen
Teppichreiniger
Schimmelkühlerleitungen
Viele andere Anwendungen ohne Ventile.
Spezifikationen:
| Körpergröße (in) | 1/8 | 1 / 4 | 3/8 | 1 / 2 |
| Durchschnittlicher Druck (PSI) | ||||
| Brass Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| Nennstrom (GPM) | 3 | 6 | 12 | 12 |
| Temperaturbereich (Std-Dichtungen) | -20°C bis +120°C | |||
LSQ-RD Eigenschaften:
1Die glatte, offene Bohrung ohne Ventile in beiden Hälften bietet einen minimalen Druckverlust und ermöglicht ein einfaches Klemmen in Anwendungen, in denen die gleichen Leitungen für mehr als ein Medium verwendet werden.
2Die LSQ-RD-Kopplungen und Nippel werden aus massivem Stäbchenmaterial bearbeitet, wodurch die Qualitätskopplung langlebig ist.
3Die LSQ-RD-Näpfel sind in Messing und 304 Edelstahl als Standardmaterial erhältlich.
4. LSQ-RD Nippel sind in 304 Edelstahl, Messing erhältlich.
5Die LSQ-RD ist eine "Interchange"-Kupplung, da sie maß- und funktionell mit ähnlichen Kupplungen anderer Hersteller austauschbar ist.
6. Kompatibel mit der NITTO TSP-Serie.
Leistung: Prüfflüssigkeit:Öl-200SUS,1GPM=3,78L/Min,1PSID=0,0069MPa
LSQ-RD-Serie (1/8",1/4",3/8",1/2") Steckdose
| Teil Nr. | LS | ¢D | HEX1 | Eine | T |
| Die Ausrüstung ist in Form von | 27 | 17.5 | 14 | 9 | ZG1/8 |
| Die Ausrüstung ist in Form von | 32 | 24 | 19 | 13 | ZG1/4 |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | 42.6 | 35 | 29 | 17 | ZG1/2 |
| Die Ausrüstung ist in Form von einem Fassad mit einer Fläche von mehr als 20 m2 ausgestattet. | 49.5 | 41 | 36 | 18 | ZG3/4 |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | 59.3 | 57.8 | 50 | 22 | ZG1 |
| Teil Nr. | LS | ¢D | HEX1 | Eine | T |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 30 | 17.5 | 14 | 9 | ZG1/8 |
| Die Ausrüstung ist in Form von einem Zustandsausrüstungssystem ausgestattet. | 42 | 24 | 19 | 13 | ZG1/4 |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 56.1 | 35 | 29 | 17 | ZG1/2 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 61 | 41 | 36 | 18 | ZG3/4 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 67.3 | 57.8 | 50 | 22 | ZG1 |
Stecker
| Teil Nr. | LP | C | HEX2 | Eine | T |
| Die Ausrüstung ist in der Lage, die erforderlichen Daten zu erfassen. | 26 | 15.5 | 14 | 9 | ZG1/8 |
| Die Ausrüstung ist in Form von | 35 | 18 | 17 | 13 | ZG1/4 |
| Die Ausrüstung ist in Form von einer Schraube. | 38 | 21.2 | 21 | 13 | ZG3/8 |
| Die Ausrüstung ist in Form von | 45 | 24.5 | 29 | 17 | ZG1/2 |
| Die Ausrüstung ist in Form von einem Füllstoff. | 50 | 28 | 32 | 18 | ZG3/4 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 61 | 36 | 41 | 22 | ZG1 |
| Teil Nr. | LP | C | HEX1 | Eine | T |
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
