Einzelheiten zum Produkt
Herkunftsort: Ningbo, China (Festland)
Markenname: SONGQIAO
Modellnummer: LSQ-S8
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: verhandelbar
Verpackung Informationen: Standardexportpaket oder gemäß der Anträge der Kunden.
Lieferzeit: innerhalb 30 Tage oder gemäß der Anforderung der Kunden.
Versorgungsmaterial-Fähigkeit: 50,000pcs/day, die Kapazität des Montagewerks übereinstimmend
Standards: |
Reihe „B“ ISO 7241-1, Tellerventil |
WP: |
Funktionsdruck zu 1.000 P/in (Stange 69) |
Material: |
mit einer Breite von nicht mehr als 20 mm |
Größe: |
1/4' - 1' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |
Standards: |
Reihe „B“ ISO 7241-1, Tellerventil |
WP: |
Funktionsdruck zu 1.000 P/in (Stange 69) |
Material: |
mit einer Breite von nicht mehr als 20 mm |
Größe: |
1/4' - 1' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |

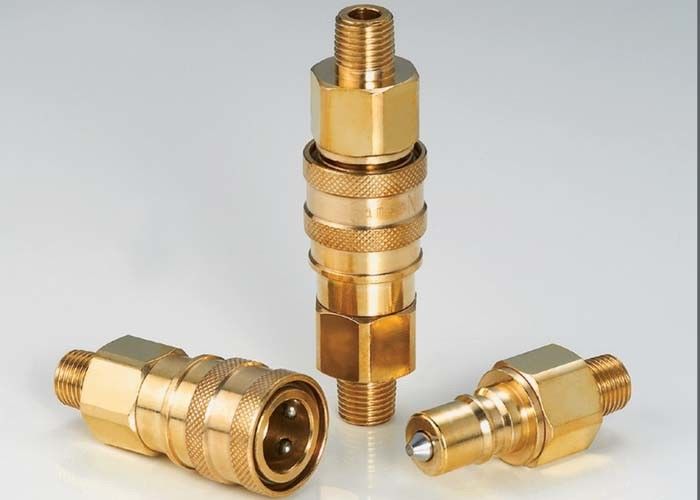

LSQ-S8, ISO7241-B Hydraulikkupplungen im Außengewinde, Messing
Descripton:
Pneumatisches und hydraulisches Schnellkupplungs der Hochleistung des Mitteldrucks LSQ-S8 (MESSING)
Anwendungen: Koppelungen LSQ-S8, werden über dem Spektrum von hydraulischen Anwendungen benutzt, können diese doppelten Absperrvorrichtungskoppelungen gefunden werden, überall dass flüssige Transferstraßen für Operation oder Wartung der Ausrüstung angeschlossen werden und getrennt werden müssen, und ein Verlust der Flüssigkeit ist undesirable.LSQ-S8 werden verwendet auf Baugeräten, Forstgeräten, landwirtschaftlicher Maschinerie, Ölwerkzeugen, Stahlwerkmaschinerie und anderen fordernden hydraulischen Anwendungen.
Spezifikationen
| Körper-Größe (herein) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Bewerteter Druck (P/in) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nennstrom (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperaturspanne | -20℃ zu +120℃ | ||||
| Stander-Dichtungsmaterial | NBR | ||||
Koppelungseigenschaft der Reihen-LSQ-S8:
1. Tellerventile verfügbar gelöstes Durchsickern verhindern.
2. öffnen sich Tellerventile automatisch, wenn sie, innerhalb des bewerteten Arbeitsdrucks, den Fluss expeditely zu halten verbunden werden.
3. hält zuverlässiger Ball-Blockierungsmechanismus die fügenden Hälften zusammen.
4. sind der Sockel und Stecker Präzision maschinell bearbeitet vom festen Stangenvorrat.
5. passt sich Reihe LSQ-S8 an den Standard von ISO 7241-B an.
6. kompatibel mit PARKER 60 Reihe, SCHNELLERE HNV-Reihe, Reihe AEROQUIP FD45 und Reihe HANSEN HK
| ISO | TEILNUMMER. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-S8-02SM | 62,5 | 27 | 22 | 13 | ZG1/4 NPT1/4 |
| 10 | LSQ-S8-03SM | 68,5 | 35 | 27 | 13 | ZG3/8 NPT3/8 |
| 12,5 | LSQ-S8-04SM | 77,5 | 45 | 30 | 16 | ZG1/2 NPT1/2 |
| 20 | LSQ-S8-06SM | 93,5 | 54 | 36 | 18 | ZG3/4 NPT3/4 |
| 25 | LSQ-S8-08SM | 98 | 64,5 | 41 | 20 |
ZG1 NPT1 |
| ISO | TEILNUMMER. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-S8-02PM | 53 | 14,2 | 22,5 | 22 | 13 | ZG1/4 NPT1/4 |
| 10 | LSQ-S8-03PM | 55,5 | 19 | 25 | 27 | 13 | ZG3/8 NPT3/8 |
| 12,5 | LSQ-S8-04PM | 64,5 | 23,5 | 28 | 30 | 16 | ZG1/2 NPT1/2 |
| 20 | LSQ-S8-06PM | 74,5 | 31,4 | 36 | 36 | 18 | ZG3/4 NPT3/4 |
| 25 | LSQ-S8-08SM | 78 | 37,8 | 40 | 41 | 20 | ZG1 NPT1 |
| ISO | TEILNUMMER. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-S8-02 | 94 | 27 | 22 | 22 | ZG1/4 NPT1/4 |
| 10 | LSQ-S8-03 | 99 | 35 | 27 | 27 | ZG3/8 NPT3/8 |
| 12,5 | LSQ-S8-04 | 115,5 | 45 | 30 | 30 | ZG1/2 NPT1/2 |
| 20 | LSQ-S8-06 | 133 | 54 | 36 | 36 | ZG3/4 NPT3/4 |
| 25 | LSQ-S8-08 | 136,5 | 64,5 | 41 | 41 | ZG1 NPT1 |
