Einzelheiten zum Produkt
Herkunftsort: Ningbo, China (Festland)
Markenname: SONGQIAO
Modellnummer: LSQ-S7
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: verhandelbar
Verpackung Informationen: Standardexportpaket oder gemäß der Anträge der Kunden.
Lieferzeit: innerhalb 30 Tage oder gemäß der Anforderung der Kunden.
Versorgungsmaterial-Fähigkeit: 50,000pcs/day, die Kapazität des Montagewerks übereinstimmend
Standard: |
Kompatibel mit Reihe cupla NITTO HSP, Tellerventil |
WP: |
Funktionsdruck zu 5.000 P/in (Stange 345) |
Material: |
Kohlenstoffstahl |
Größe: |
1/4' - 1' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |
Standard: |
Kompatibel mit Reihe cupla NITTO HSP, Tellerventil |
WP: |
Funktionsdruck zu 5.000 P/in (Stange 345) |
Material: |
Kohlenstoffstahl |
Größe: |
1/4' - 1' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |

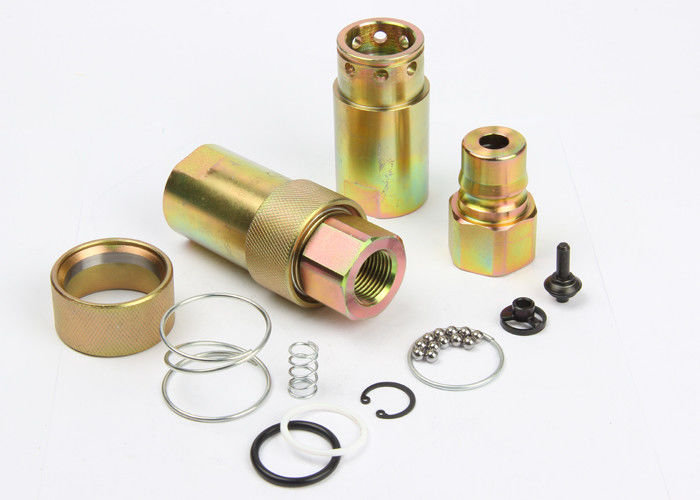

LSQ-S7, Art Nitto HSP Cupla, hydraulischer schnelle Freigabe-Koppelungs-Kohlenstoffstahl
Descripton:
Art hydraulische Schnellkupplungs des Abschlusses LSQ-S7 (Stahl)
Anwendungen: Die Reihen LSQ-S7 holen zur Industrie einen nachgewiesenen Entwurf für Gebrauch auf Baugeräten, Forstgeräten, landwirtschaftlicher Maschinerie, Ölwerkzeugen, Stahlwerkmaschinerie und anderen fordernden hydraulischen Anwendungen.
Spezifikationen
| Körper-Größe (herein) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Bewerteter Druck (P/in) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Nennstrom (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperaturspanne (Geschlechtskrankheits-Dichtungen) | -20℃ zu +100℃ | ||||
| Standarddichtungsmaterial | NBR | ||||
Koppelungseigenschaft der Reihe LSQ-S7:
Ventile 1.Poppet verfügbar gelöstes Durchsickern verhindern.
Ventile 2.Poppet öffnen sich automatisch, wenn sie, innerhalb des bewerteten Arbeitsdrucks, den Fluss expeditely zu halten verbunden werden.
die Teile 3.Critical werden für Haltbarkeit verhärtet.
hält Ball-Blockierungsmechanismus 4.Dependable die fügenden Hälften zusammen.
5.Socket und Stecker sind Präzision maschinell bearbeitet vom festen Stangenvorrat.
6.Compatible mit Reihen Koppler NITTO HSP.
Wie man VERWENDET:
1, vor der Verbindung, säubern die Passteile der Koppelungen, um Verschmutzung im Stromkreis zu vermeiden.
2, zu verbinden, den Ärmel der weiblichen Koppelung zurückzuziehen, richten die Frau mit der männlichen Koppelung aus
und Stoß einer in den anderen bis beide Hälften sind vollständig installiert und geben den Ärmel frei.
3, zu lösen, den Ärmel der weiblichen Koppelung zurückzuziehen, ziehen die fügende Hälfte aus.
Leistung: Test-Flüssigkeit: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Reihe LSQ-S7 (1/4", 3/8", 1/2“, 3/4", 1")
Sockel
| TEILNUMMER. | LS | ¢D | HEX1 | T | |
| LSQ-S7-02SF | 53,4 | 28,5 | 19 | 12,5 | G1/4 NPT1/4 |
| LSQ-S7-03SF | 60,4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| LSQ-S7-04SF | 72 | 43,5 | 35 | 18 | G1/2 NPT1/2 |
| LSQ-S7-06SF | 72 | 43,5 | 35 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08SF | 93 | 58,2 | 46 | 22 | G1 NPT1 |
Stecker
| TEILNUMMER. | LP | C | HEX2 | T | |
| LSQ-S7-02PF | 36 | 17,5 | 19 | 12 | G1/4 NPT1/4 |
| LSQ-S7-03PF | 38 | 22,5 | 23 | 13 | G3/8 NPT3/8 |
| LSQ-S7-04PF | 50 | 27,5 | 32 | 16 | G1/2 NPT1/2 |
| LSQ-S7-06PF | 50 | 27,5 | 32 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Kopplungsinstallation
| TEILNUMMER. | L | ¢D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72,5 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| LSQ-S7-03 | 76,5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| LSQ-S7-04 | 95 | 43,5 | 35 | 32 | G1/2 NPT1/2 |
| LSQ-S7-06 | 95 | 43,5 | 35 | 32 | G3/4 NPT3/4 |
| LSQ-S7-08 | 119,2 | 58,2 | 46 | 41 | G1 NPT1 |
