Einzelheiten zum Produkt
Herkunftsort: Ningbo, China (Festland)
Markenname: SONGQIAO
Modellnummer: KZF
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: verhandelbar
Verpackung Informationen: Standardexportpaket oder gemäß der Anträge der Kunden.
Lieferzeit: innerhalb 30 Tage oder gemäß der Anforderung der Kunden.
Versorgungsmaterial-Fähigkeit: 50,000pcs/day, die Kapazität des Montagewerks übereinstimmend
Standard: |
Reihe „B“ ISO 7241-1, Tellerventil |
WP: |
Funktionsdruck zu 1.000 P/in (Stange 69) |
Material: |
Edelstahl |
Größe: |
1/8' - 2' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |
Standard: |
Reihe „B“ ISO 7241-1, Tellerventil |
WP: |
Funktionsdruck zu 1.000 P/in (Stange 69) |
Material: |
Edelstahl |
Größe: |
1/8' - 2' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |

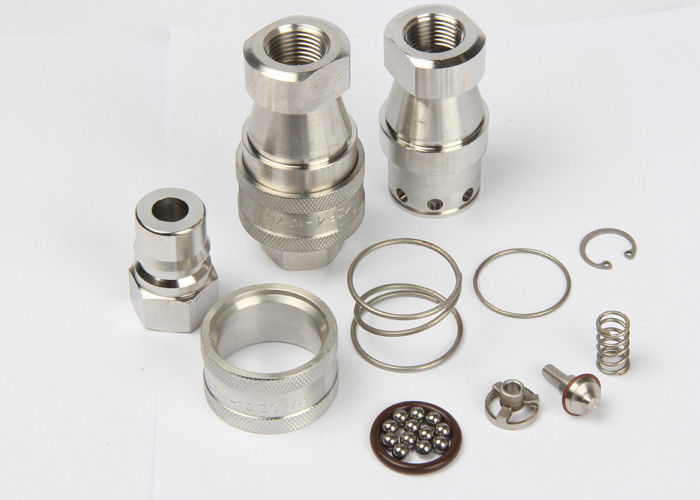

KZF, ISO7241-B Hydraulische Schnellkupplungen Edelstahl SS304
Beschreibung:
Hydraulische Schnellkupplung vom Typ KZF (Edelstahl 304)
Die Kupplungen der ISO.B-Serie von KZF sind robust, langlebig und von überlegener Qualität im Vergleich zu konkurrierenden ISO-Kupplungen
7241 Produkte.Sie eignen sich ideal für Anwendungen in der Schwerindustrie, die typischerweise Folgendes umfassen:
• Lebensmittelverarbeitung und -herstellung
• Schiffbau
• Off-Shore
• Werkzeugmaschine/Automatisierung
• Ölraffinerien
• Stahlwerke
•Chemikalien und Pharmazeutika
Spezifikationen
| Körpergröße (Zoll) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| Nenndruck (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Nennfluss (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Temperaturbereich (Standarddichtungen) | -20℃ bis +120℃ | ||||||||
| Standarddichtungsmaterial | VITON | ||||||||
Merkmale der Kupplungen der KZF-Serie:
1. Tellerventile erhältlich, um ungekoppelte Leckagen zu verhindern.
2. Sitzventile öffnen automatisch, wenn sie innerhalb des Nennbetriebsdrucks gekoppelt werden, um den Durchfluss schnell zu halten.
3. Zuverlässiger Kugelverriegelungsmechanismus hält die zusammenpassenden Hälften zusammen.
4. Buchse und Stecker sind aus Vollmaterial präzisionsgefertigt.
5. Die KZF-Serie entspricht der Norm ISO 7241-B
6. Kompatibel mit der PARKER 60-Serie, der FASTER HNV-Serie, der AEROQUIP FD45-Serie und der HANSEN HK-Serie.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Steckdose
| ISO | TEILENR. | LS | ￠D | HEX1 | A | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Hinweis: Nur die Größen 01 bis 08 entsprechen der Norm ISO 7241-B | ||||||
Stecker
| ISO | TEILENR. | LP | D | C | HEX2 | A | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Hinweis: Nur die Größen 01 bis 08 entsprechen der Norm ISO 7241-B | |||||||
Kupplungsbeschlag
| ISO | TEILENR. | L | ￠D | HEX1 | HEX2 | T |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| Hinweis: Nur die Größen 01 bis 08 entsprechen der Norm ISO 7241-B | ||||||
