Einzelheiten zum Produkt
Herkunftsort: Ningbo, China (Festland)
Markenname: SONGQIAO
Modellnummer: LSQ-S4
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: verhandelbar
Verpackung Informationen: Standardexportpaket oder gemäß der Anträge der Kunden.
Lieferzeit: innerhalb 30 Tage oder gemäß der Anforderung der Kunden.
Versorgungsmaterial-Fähigkeit: 50,000pcs/day, die Kapazität des Montagewerks übereinstimmend
Standard: |
ISO 5675 Reihe, Kugelventil |
WP: |
Funktionsdruck zu 5.000 P/in (Stange 345) |
Material: |
Kohlenstoffstahl |
Größe: |
1/4' - 1' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |
Standard: |
ISO 5675 Reihe, Kugelventil |
WP: |
Funktionsdruck zu 5.000 P/in (Stange 345) |
Material: |
Kohlenstoffstahl |
Größe: |
1/4' - 1' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |
LSQ-S4, ISO5675, Kugelventil-Art hydraulische Schnellkupplungs-Koppelungen im Kohlenstoffstahl, Chrome drei
Descripton:

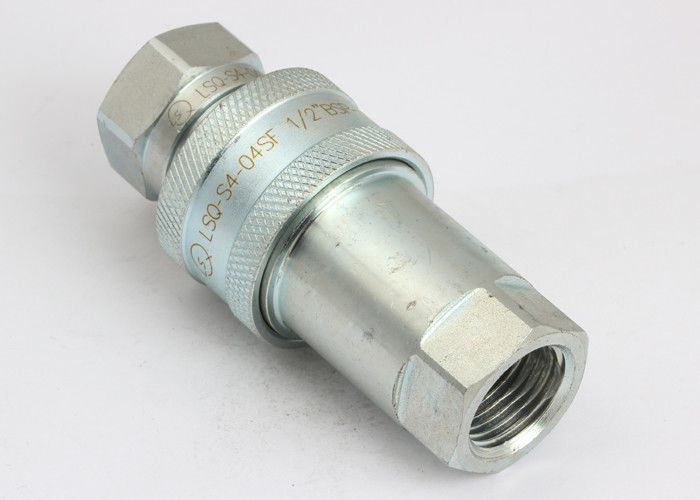

LSQ-S4 Kugelventile schreiben hydraulisches Schnellkupplungs (Stahl)
Anwendungen: „LSQ-S4“ ist eine schnelle Koppelungs-Reihe des Kugelventils, hergestellt in Kohlenstoffstahl mit verzinktem
Oberflächenbehandlung. Basiert auf der guten Verschleißfestigkeit der Kugelventile, werden die Koppelungen „LSQ-S4“ hauptsächlich in den landwirtschaftlichen Anwendungen benutzt. Die 1/2 Größe tauscht withinternational Standard-ISO 7241-1 „A“ aus.
Spezifikationen:
| Körper-Größe (herein) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Bewerteter Druck (P/in) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Nennstrom (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperaturspanne (Geschlechtskrankheits-Dichtungen) | -20℃ zu +120℃ | ||||
| Standarddichtungsmaterial | NBR | ||||
LSQ-S4 kennzeichnet:
1. Tellerventile verfügbar gelöstes Durchsickern verhindern.
2. Kugelventile verfügbar für schroffe Zuverlässigkeit in den hydraulischen Hochleistungsanwendungen innerhalb des bewerteten Arbeitsdrucks.
3. Stark werden Chromlegierungsbälle für Ventilausrüstung, es werden geladen auf der Dichtung bis zum den Frühlingen benutzt.
4. Das Ventil liefert eine Metall-Metalldichtung zwischen dem Ball und dem geprägten Sitz.
5. Kritische Teile werden für Haltbarkeit verhärtet.
6. Zuverlässiger Ball-Blockierungsmechanismus hält die fügenden Hälften zusammen.
7. Der Sockel und Stecker sind Präzision maschinell bearbeitet vom festen Stangenvorrat.
8. Reihe LSQ-S4 passt sich an den Standard von ISO5675 an.
9. Kompatibel mit PARKER 4000 Reihe und SCHNELLERE NV-/NSreihe.
Leistung: Test-Flüssigkeit: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Reihe LSQ-S4 (1/4", 3/8", 1/2“, 3/4", 1")
Sockel
| ISO | TEILNUMMER. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-S4-02SF | 53,5 | 27,6 | 19 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04SF | 66,3 | 38,6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82,5 | 48,2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF (E) | 83,5 | 47,5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96,5 | 56 | 41 | 21 | G1 NPT1 |
| Anmerkung: LSQ-S4-06SF SCHNELLERER Austausch, LSQ-S4-06SF (E) Parker-Austausch | ||||||
Stecker
| ISO | TEILNUMMER. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-S4-02PF | 36 | 14,2 | 18,5 | 19 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04PF | 43,5 | 20,5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53,5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF (E) | 51 | 26,9 | 28,5 | 33,3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31,3 | 38 | 41 | 21 | G1“ NPT1“ |
| Anmerkung: LSQ-S4-06SF SCHNELLERER Austausch, LSQ-S4-06SF (E) Parker-Austausch | |||||||
Kopplungsinstallation
| ISO | TEILNUMMER. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-S4-02 | 72,2 | 27,6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82,6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04 | 87,8 | 38,6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107,8 | 48,2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06 (E) | 102 | 47,5 | 35 | 33,5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126,8 | 56,2 | 41 | 41 | G1 NPT1 |
| Anmerkung: LSQ-S4-06SF SCHNELLERER Austausch, LSQ-S4-06SF (E) Parker-Austausch | ||||||
