Einzelheiten zum Produkt
Herkunftsort: Ningbo, China (Festland)
Markenname: SONGQIAO
Modellnummer: LSQ-RD
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: verhandelbar
Verpackung Informationen: Standardexportpaket oder gemäß der Anträge der Kunden
Lieferzeit: innerhalb 30 Tage oder gemäß der Anforderung der Kunden
Versorgungsmaterial-Fähigkeit: 50.000 PC/Tag, die Kapazität des Montagewerks übereinstimmend
Standards: |
Kompatibel mit der NITTO TSP-Serie |
WP: |
Betriebsdruck bis 1000 psi (69 bar) |
Material: |
Messing oder SS304 |
Größe: |
1/8" - 1/2“ |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |
Standards: |
Kompatibel mit der NITTO TSP-Serie |
WP: |
Betriebsdruck bis 1000 psi (69 bar) |
Material: |
Messing oder SS304 |
Größe: |
1/8" - 1/2“ |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |

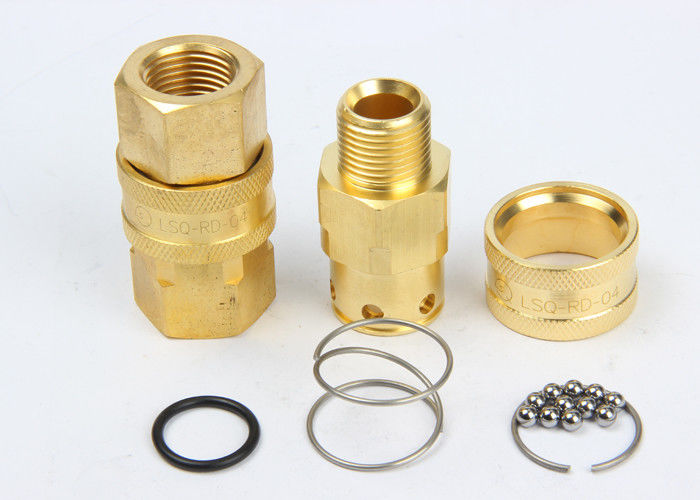

LSQ-RD, hoher Fluss, Valveless Struktur, Austausch mit NITTO TSP, Hydraulikkupplungen im Messing oder SS304
Descripton:
Spezifikationen:
| Körper-Größe (herein) | 1/8 | 1/4 | 3/8 | 1/2 |
| Rate Pressure (P/in) | ||||
| Messing-Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| Nennstrom (GPM) | 3 | 6 | 12 | 12 |
| Temperaturspanne (Geschlechtskrankheits-Dichtungen) | -20℃ zu +120℃ | |||
LSQ-RD kennzeichnet:
1. Die glatte, offene Bohrung ohne Ventilausrüstung zur Hälfte jedes bietet minimalen Druckabfall an und erlaubt das einfache Clesning in den Anwendungen, in denen die gleichen Linien für mehr Medien als eins benutzt werden.
2. werden LSQ-RD Koppler und Nippel vom festen Stangenvorrat maschinell bearbeitet, der die Qualitätskoppelung bereitstellt, die dauerhaft ist.
3. sind LSQ-RD Nippel im Messing und in Edelstahl 304 als Standardproduktmaterialien verfügbar.
4. sind LSQ-RD Nippel in 304 Edelstahl, Messing verfügbar.
5. Das LSQ-RD ist eine „Austausch“ Koppelung weil dimensional und kann mit den ähnlichen Koppelungen funktionell austauschen, die durch andere gemacht werden, herstellt.
6. kompatibel mit NITTO TSP-Reihe.
Leistung: Test-Flüssigkeit: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa
LSQ-RD Reihe (1/8", 1/4", 3/8", 1/2“) Sockel
| TEILNUMMER. | LS | ¢D | HEX1 | T | |
| LSQ-RD-01SF | 27 | 17,5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SF | 35,8 | 28,3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SF | 42,6 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SF | 49,5 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SF | 59,3 | 57,8 | 50 | 22 | ZG1 |
| TEILNUMMER. | LS | ¢D | HEX1 | T | |
| LSQ-RD-01SM | 30 | 17,5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SM | 46,3 | 28,3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SM | 56,1 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SM | 67,3 | 57,8 | 50 | 22 | ZG1 |
Stecker
| TEILNUMMER. | LP | C | HEX2 | T | |
| LSQ-RD-01PF | 26 | 15,5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PF | 38 | 21,2 | 21 | 13 | ZG3/8 |
| LSQ-RD-04PF | 45 | 24,5 | 29 | 17 | ZG1/2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| TEILNUMMER. | LP | C | HEX1 | T | |
| LSQ-RD-01PM | 32 | 15,5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21,2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24,5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
