Einzelheiten zum Produkt
Herkunftsort: Ningbo, China (Festland)
Markenname: SONGQIAO
Modellnummer: LSQ-PK
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: verhandelbar
Verpackung Informationen: Standardexportpaket oder gemäß der Anträge der Kunden.
Lieferzeit: innerhalb 30 Tage oder gemäß der Anforderung der Kunden.
Versorgungsmaterial-Fähigkeit: 50,000pcs/day, die Kapazität des Montagewerks übereinstimmend
Standards: |
ISO 5675 Reihe, Tellerventil |
WP: |
Funktionsdruck zu 5.000 P/in (Stange 345) |
Material: |
Kohlenstoffstahl |
Größe: |
1/4' - 1' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |
Standards: |
ISO 5675 Reihe, Tellerventil |
WP: |
Funktionsdruck zu 5.000 P/in (Stange 345) |
Material: |
Kohlenstoffstahl |
Größe: |
1/4' - 1' |
Faden: |
BSPP, BSPT, NPT, NPTF, SAE |
Verbindung: |
Blockierung von Bällen |

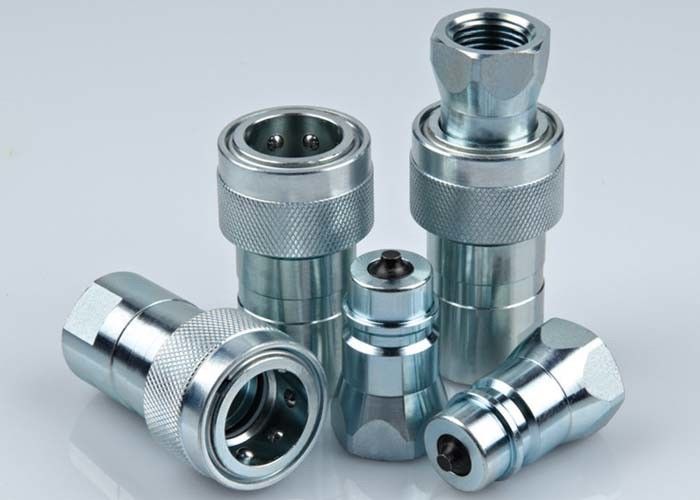

LSQ-PK, ISO5675, Tellerventil-Art Hydraulikkupplungen im Kohlenstoffstahl, Chrome drei
Descripton:
LSQ-PK Abschluss-Art hydraulisches Schnellkupplungs (Stahl)
Anwendungen: Die LSQ-PK Reihe holt zur Industrie einen nachgewiesenen Entwurf für Gebrauch auf Baugeräten, Forstgeräten, landwirtschaftlicher Maschinerie, Ölwerkzeugen, Stahlwerkmaschinerie und anderen fordernden hydraulischen Anwendungen.
Spezifikationen:
| Körper-Größe (herein) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Bewerteter Druck (P/in) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Nennstrom (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperaturspanne (Geschlechtskrankheits-Dichtungen) | -20℃ zu +120℃ | ||||
| Standarddichtungsmaterial | NBR | ||||
LSQ-PK Reihenkoppelungseigenschaft:
1. Tellerventile verfügbar gelöstes Durchsickern verhindern.
2. öffnen sich Tellerventile automatisch, wenn sie, innerhalb des bewerteten Arbeitsdrucks, den Fluss expeditely zu halten verbunden werden.
3. werden kritische Teile für Haltbarkeit verhärtet.
4. hält zuverlässiger Ball-Blockierungsmechanismus die fügenden Hälften zusammen.
5. sind der Sockel und Stecker Präzision maschinell bearbeitet vom festen Stangenvorrat.
6. passt sich LSQ-PK Reihe an den Standard von ISO5675 an.
7. kompatibel mit PARKER 4000 Reihe und SCHNELLERE NV-/NSreihe
Leistung: Test-Flüssigkeit: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
LSQ-PK Reihe (1/4", 3/8", 1/2“, 3/4", 1")
Sockel
| ISO | TEILNUMMER. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-PK-02SF | 55,5 | 27,6 | 22,2 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-PK-03SF | 60,5 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-PK-04SF | 68 | 38 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-PK-06SF | 83 | 47,5 | 35 | 18 | G3/4 NPT3/4 |
| 20 | LSQ-PK-06SF (E) | 82,5 | 48,2 | 34 | 19 | G3/4 NPT3/4 |
| 25 | LSQ-PK-08SF | 97,5 | 56,2 | 41 | 21 | G1 NPT1 |
| Anmerkung: LSQ-PK-06SF PARKER Austausch, LSQ-PK-06SF (E) SCHNELLER) Austausch | ||||||
Stecker
| ISO | TEILNUMMER. | LP | d | C | HEX2 | T | ||
| 6,3 | LSQ-PK-02PF | 36 | 14,2 | 18,5 | 19 | 12,5 | G1/4 NPT1/4 | |
| 10 | LSQ-PK-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 | |
| 12,5 | LSQ-PK-04PF | 46 | 20,5 | 29 | 27 | 18 | G1/2 NPT1/2 | |
| 20 | LSQ-PK-06PF | 51 | 26,9 | 28,5 | 33,3 | 18 | G3/4 NPT3/4 | |
| 20 | LSQ-PK-06PF (E) | 53,5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 | |
| 25 | LSQ-PK-08PF | 64 | 31,3 | 34 | 41 | 21 | G1“ NPT1“ | |
| Anmerkung: LSQ-PK-06PF PARKER Austausch, LSQ-PK-06PF (E) SCHNELLER) Austausch | ||||||||
Verbunden
| ISO | TEILNUMMER. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-PK-02 | 74,2 | 27,6 | 22,2 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-PK-03 | 80,2 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-PK-04 | 92,3 | 38,5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-PK-06 | 102,2 | 47,5 | 35 | 33,3 | G3/4 NPT3/4 |
| 20 | LSQ-PK-06 (E) | 107,8 | 48,2 | 34 | 34 | G3/4 NPT3/4 |
| 25 | LSQ-PK-08 | 128,8 | 56,2 | 41 | 41 | G1 NPT1 |
| Anmerkung: LSQ-PK-06 PARKER Austausch, LSQ-PK-06 (e) SCHNELLERER) Austausch | ||||||
