Standard: | Reihe „B“ ISO 7241-1, Tellerventil | WP: | Funktionsdruck zu 1.000 P/in (Stange 69) |
---|---|---|---|
Material: | Edelstahl | Größe: | 1/8' - 2' |
Faden: | BSPP, BSPT, NPT, NPTF, SAE | Connection: | Locking balls |
Markieren: | Hydraulische Schnellkupplung SS304,Schnellkupplung für Hydraulikleitungen mit Innengewinde,KZF-Hydraulikarmaturen mit flachem Gesicht |
KZF, ISO7241-B Hydraulische Schnellkupplungen mit Innengewinde, Edelstahl SS304
Beschreibung:

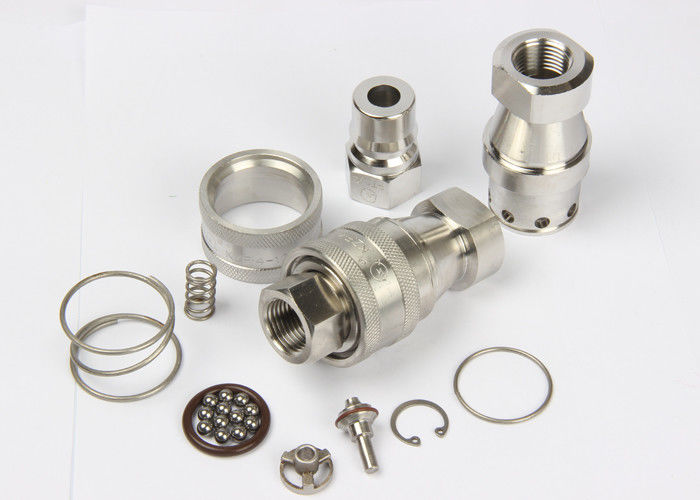

Hydraulische Schnellkupplung vom Typ KZF (Edelstahl 304)
KZF-Kupplungen werden im gesamten Spektrum hydraulischer Anwendungen eingesetzt.Diese doppelt absperrenden Kupplungen sind überall dort zu finden, wo Flüssigkeitstransferleitungen für den Betrieb oder die Wartung von Geräten verbunden und getrennt werden müssen und ein Flüssigkeitsverlust unerwünscht ist.Wird hauptsächlich mit Hydraulikflüssigkeit verwendet.KZF-Kupplungen werden auch mit Chemikalien, Wasser, Dampf und einigen Gasen verwendet.
Spezifikationen
Körpergröße (Zoll) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
Nenndruck (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
Nennfluss (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
Temperaturbereich (Standarddichtungen) | -20℃ bis +120℃ | ||||||||
Standarddichtungsmaterial | VITON |
Merkmale der Kupplungen der KZF-Serie:
1. Tellerventile erhältlich, um ungekoppelte Leckagen zu verhindern.
2. Sitzventile öffnen automatisch, wenn sie innerhalb des Nennbetriebsdrucks gekoppelt werden, um den Durchfluss schnell zu halten.
3. Zuverlässiger Kugelverriegelungsmechanismus hält die zusammenpassenden Hälften zusammen.
4. Buchse und Stecker sind aus Vollmaterial präzisionsgefertigt.
5. Die KZF-Serie entspricht der Norm ISO 7241-B
6. Kompatibel mit der PARKER 60-Serie, der FASTER HNV-Serie, der AEROQUIP FD45-Serie und der HANSEN HK-Serie.
Wie benutzt man:
1. Reinigen Sie vor dem Anschließen die Gegenstücke der Kupplungen, um Verunreinigungen im Kreislauf zu vermeiden.
2. Zum Kuppeln die Hülse der weiblichen Kupplung zurückziehen, die weibliche mit der männlichen Kupplung ausrichten
und schieben Sie eine in die andere, bis beide Hälften vollständig verbunden sind, und lösen Sie die Hülse.
3. Zum Entkuppeln die Hülse der Kupplungsbuchse zurückziehen, die Gegenhälfte herausziehen.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Steckdose
ISO | TEILENR. | LS | ¢D | HEX1 | A | T |
5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
Hinweis: Nur die Größen 01 bis 08 entsprechen der Norm ISO 7241-B |
Stecker
ISO | TEILENR. | LP | D | C | HEX2 | A | T |
5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
Hinweis: Nur die Größen 01 bis 08 entsprechen der Norm ISO 7241-B |
Kupplungsbeschlag
ISO | TEILENR. | L | ¢D | HEX1 | HEX2 | T |
5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
40 | KZF-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
Hinweis: Nur die Größen 01 bis 08 entsprechen der Norm ISO 7241-B |
