Antidurchsickern-hydraulischer Schnellkupplungs-Koppelungs-Kohlenstoffstahl LSQ-S1 ISO7241-A

China Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD. zertifizierungen
Berufsfirma mit nettem Service und hohe Qualität und hohes Ansehen. Danke!

—— Sandy

Ich bin online Chat Jetzt

Antidurchsickern-hydraulischer Schnellkupplungs-Koppelungs-Kohlenstoffstahl LSQ-S1 ISO7241-A

Anti Leakage Hydraulic Quick Connect Couplings Carbon Steel LSQ-S1 ISO7241-A
Anti Leakage Hydraulic Quick Connect Couplings Carbon Steel LSQ-S1 ISO7241-A Anti Leakage Hydraulic Quick Connect Couplings Carbon Steel LSQ-S1 ISO7241-A Anti Leakage Hydraulic Quick Connect Couplings Carbon Steel LSQ-S1 ISO7241-A Anti Leakage Hydraulic Quick Connect Couplings Carbon Steel LSQ-S1 ISO7241-A

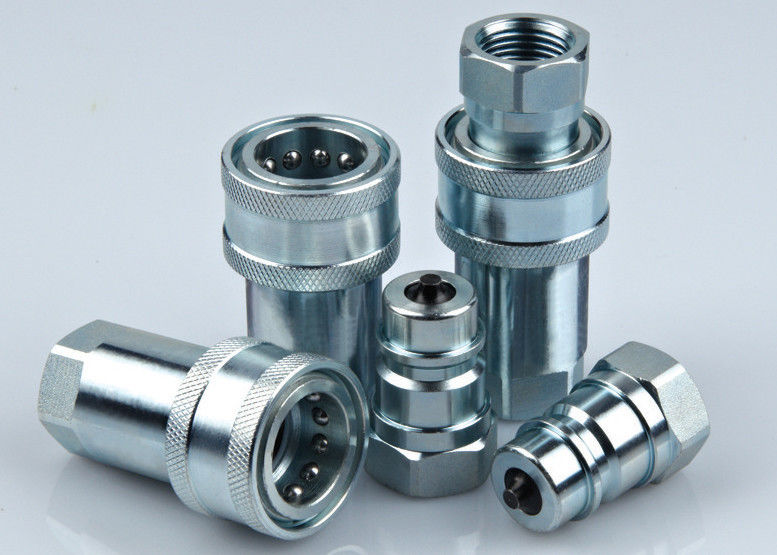

Großes Bild :  Antidurchsickern-hydraulischer Schnellkupplungs-Koppelungs-Kohlenstoffstahl LSQ-S1 ISO7241-A

Produktdetails:
Herkunftsort: Ningbo, China (Festland)
Markenname: SONGQIAO
Modellnummer: LSQ-S1
Zahlung und Versand AGB:
Min Bestellmenge: Verkäuflich
Preis: negotiable
Verpackung Informationen: Standardexportpaket oder gemäß der Anträge der Kunden.
Lieferzeit: innerhalb 30 Tage oder gemäß der Anforderung der Kunden.
Versorgungsmaterial-Fähigkeit: 50,000pcs/day, die Kapazität des Montagewerks übereinstimmend
Ausführliche Produkt-Beschreibung
Standard: Reihe „A“ ISO 7241-1, Tellerventil WP: Funktionsdruck zu 5.000 P/in (Stange 345)
Material: Kohlenstoffstahl Größe: 1/4' - 2'
Faden: BSPP, BSPT, NPT, NPTF, SAE Verbindung: Blockierung von Bällen
Markieren:

hydraulischer Schnellkuppler

,

hydraulische Koppelung der schnellen Freigabe

LSQ-S1, ISO7241-A Hydraulikkupplungen im Kohlenstoffstahl, Chrome drei



Descripton:

ART HYDRAULISCHES SCHNELLKUPPLUNGS DES ABSCHLUSS-LSQ-S1 (STAHL)
Anwendungen: Die Reihen LSQ-S1 holen zur Industrie einen nachgewiesenen Entwurf für Gebrauch auf Baugeräten, Forstgeräten, landwirtschaftlicher Maschinerie, Ölwerkzeugen, Ölausrüstungsstahlwerkmaschinerie und anderen fordernden hydraulischen Anwendungen.


Spezifikationen:

Körper-Größe (herein) 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
Bewerteter Druck (P/in) 5000 4000 4000 3000 3000 3000 2000 2000
Nennstrom (GPM) 3 6 12 28 50 88 220 240
Temperaturspanne (Geschlechtskrankheits-Dichtungen) -20℃ zu +120℃
Standarddichtungsmaterial NBR



Koppelungseigenschaft der Reihe LSQ-S1:
1. Tellerventile verfügbar gelöstes Durchsickern verhindern.
2. öffnen sich Tellerventile automatisch, wenn sie, innerhalb des bewerteten Arbeitsdrucks, den Fluss expeditely zu halten verbunden werden.
3. werden kritische Teile für Haltbarkeit verhärtet.
4. hält zuverlässiger Ball-Blockierungsmechanismus die fügenden Hälften zusammen.
5. sind der Sockel und Stecker Präzision maschinell bearbeitet vom festen Stangenvorrat.
6. passt sich Reihe LSQ-S1 an den Standard von ISO7241-A an.
7. kompatibel mit PARKER 6600 Reihe, SCHNELLERE ANV-Reihe, AEROQUIP 5600 Reihe und HANSEN ha 15000 Reihe.

Leistung: Test-Flüssigkeit: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa.
Antidurchsickern-hydraulischer Schnellkupplungs-Koppelungs-Kohlenstoffstahl LSQ-S1 ISO7241-A 0
Reihe LSQ-S1 der Reihen-LSQ-S1 (1/4", 3/8", 1/2“, 3/4", 1") (11/4“, 11/2“, 2")

Sockel
Antidurchsickern-hydraulischer Schnellkupplungs-Koppelungs-Kohlenstoffstahl LSQ-S1 ISO7241-A 1

ISO TEILNUMMER. LS ¢D HEX1 T
6,3 LSQ-S1-02SF 50 26 19 13 G1/4 NPT1/4
10 LSQ-S1-03SF 56 31,5 22 14 G3/8 NPT3/8
12,5 LSQ-S1-04SF 66 38,5 27 16 G1/2 NPT1/2
20 LSQ-S1-06SF 80 48 34 18 G3/4 NPT3/4
25 LSQ-S1-08SF 94 56 41 21 G1 NPT1
31,5 LSQ-S1-10SF 117 69,5 50 25 G1-1/4 NPT1-1/4
40 LSQ-S1-12SF 133 84 60 27 G1-1/2 NPT1-1/2
50 LSQ-S1-16SF 165 99 75 26 G2 NPT2

Stecker
Antidurchsickern-hydraulischer Schnellkupplungs-Koppelungs-Kohlenstoffstahl LSQ-S1 ISO7241-A 2

ISO TEILNUMMER. LP d C HEX2 T
6,3 LSQ-S1-02PF 35,5 11,8 15 19 13 G1/4 NPT1/4
10 LSQ-S1-03PF 36,5 17,3 21,4 22 14 G3/8 NPT3/8
12,5 LSQ-S1-04PF 43,5 20,5 27 27 16 G1/2 NPT1/2
20 LSQ-S1-06PF 57 29 28 35 18 G3/4 NPT3/4
25 LSQ-S1-08PF 59,5 34,3 36 41 21 G1 NPT1
31,5 LSQ-S1-10PF 75 45 46 50 25 G1-1/4 NPT1-1/4
40 LSQ-S1-12PF 83,5 55 52 60 27 G1-1/2 NPT1-1/2
50 LSQ-S1-16PF 105 65 64 75 26 G2 NPT2


Kopplungsinstallation
Antidurchsickern-hydraulischer Schnellkupplungs-Koppelungs-Kohlenstoffstahl LSQ-S1 ISO7241-A 3

ISO TEILNUMMER. L ¢D HEX1 HEX2 T
6,3 LSQ-S1-02 71 26 19 19 G1/4 NPT1/4
10 LSQ-S1-03 75 31,5 22 22 G3/8 NPT3/8
12,5 LSQ-S1-04 88 38,5 27 27 G1/2 NPT1/2
20 LSQ-S1-06 110 48 34 35 G3/4 NPT3/4
25 LSQ-S1-08 119,5 56 41 41 G1 NPT1
31,5 LSQ-S1-10 150 69,5 50 50 G1-1/4 NPT1-1/4
40 LSQ-S1-12 167,5 84 60 60 G1-1/2 NPT1-1/2
50 LSQ-S1-16 210,5 99 75 75 G2 NPT2
