Produktdetails:
Zahlung und Versand AGB:
|
Standard: | ISO 5675 Reihe, Tellerventil | WP: | Funktionsdruck zu 3.000 P/in (Stange 207) |
---|---|---|---|
Material: | Kohlenstoffstahl | Größe: | 1/2' |
Faden: | BSPP, BSPT, NPT, NPTF, SAE | Verbindung: | Blockierung von Bällen |
Markieren: | Hydraulische Schnellkupplungen nach ISO5675,Hydraulische Schnellkupplungen vom Zug- und Drucktyp,Tellerventil Hydraulische Schnellkupplung |

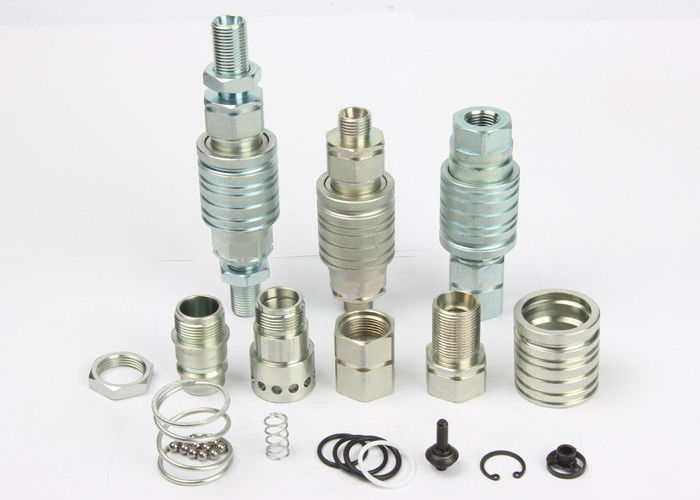

LSQ-S5/LSQ-S5C (Schutzwand), ISO5675-, Zug-und Stoß-Art Hydraulikkupplungen im Kohlenstoffstahl
Descripton:
LSQ-S5/LSQ-S5C Stoß und Art hydraulisches Schnellkupplungs ziehen (Stahl)
Anwendungen: „LSQ-S5/LSQS5C“ ist ein Ball oder weibliche eine Koppelung des Tellerventils mit einem doppelten verantwortlichen Ärmel der Plattenmontage, der Verbindung und Trennungsoperation mit einer Gegentaktaktion erlaubt, die als a auftritt
abgespaltene Funktion. Sie werden hauptsächlich in den Anwendungen des landwirtschaftlichen Traktors benutzt, in denen die abgespaltene Funktion gefordert wird, um Bruch der hydraulischen Verbindungen während der unbeabsichtigten Trennung zu vermeiden.
Es ist verfügbares an Größe 1/2 für Austauschbarkeit, wenn es Reihe „A“ ISO 7241-1 übereinstimmt.
Spezifikationen:
Körper-Größe (herein) | 1/2 |
Bewerteter Druck (P/in) | 3000 |
Nennstrom (GPM) | 12 |
Temperaturspanne (Geschlechtskrankheits-Dichtungen) | -20℃ zu +120℃ |
Standarddichtungsmaterial | NBR |
LSQ-S5 und LSQ-S5C Reihen-Koppelungseigenschaft:
• Abgespaltene Funktion, zum des Bruchs der hydraulischen Verbindungen im Falle der starken axialen Kraft zu vermeiden.
• Das Tellerventil mit Elastomerdichtung liefert maximale Dichtung der Koppelungen, wenn es getrennt wird.
• Form von internen Teilen ist entworfen, um Turbulenz und Druckabfall zu verringern.
• Kompakter dünner Entwurf.
• Einfach zu verwenden.
• Reihe LSQ-S5 passt sich an den Standard von ISO5675 an.
• Kompatibel mit PAPKER 4250 Reihe, SCHNELLERE CPV-CNV Reihe.
Leistung: Test-Flüssigkeit: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Reihe LSQ-S5 (1/2“)
Sockel
ISO | TEILNUMMER. | LS | ¢D | HEX1 | T |
12,5 | LSQ-S5-04SF3/8 | 66 | 38 | 27 | 3/8BSP NPT3/8 |
12,5 | LSQ-S5-04SF1/2 | 66 | 38 | 27 | 1/2BSP NPT1/2 |
12,5 | LSQ-S5-04SF3/4 | 69 | 38 | 34 | 3/4BSP NPT3/4 |
12,5 | LSQ-S5-04SFM14 | 66 | 38 | 27 | M14*1.5 |
12,5 | LSQ-S5-04SFM16 | 66 | 38 | 27 | M16*1.5 |
12,5 | LSQ-S5-04SFM18 | 66 | 38 | 27 | M18*1.5 |
12,5 | LSQ-S5-04SFM22 | 66 | 38 | 27 | M22*1.5 |
Stecker
ISO | TEILNUMMER. | LP | d | C | HEX2 | T |
12,5 | LSQ-S5-04PF3/8 | 61,5 | 20,5 | 27 | 27 | 3/8BSP NPT3/8 |
12,5 | LSQ-S5-04PF1/2 | 44 | 20,5 | 27 | 27 | 1/2BSP NPT1/2 |
12,5 | LSQ-S5-04PF3/4 | 64,5 | 20,5 | 34 | 34 | 3/4BSP NPT3/4 |
12,5 | LSQ-S5-04PFM14 | 61,5 | 20,5 | 27 | 27 | M14*1.5 |
12,5 | LSQ-S5-04PFM16 | 61,5 | 20,5 | 27 | 27 | M16*1.5 |
12,5 | LSQ-S5-04PFM18 | 61,5 | 20,5 | 27 | 27 | M18*1.5 |
12,5 | LSQ-S5-04PFM22 | 44 | 20,5 | 27 | 27 | M22*1.5 |
Verbunden
ISO | TEILNUMMER. | L | ¢D | HEX1 | HEX2 | T |
12,5 | LSQ-S5-04F3/8 | 105,5 | 38 | 27 | 27 | 3/8BSP NPT3/8 |
12,5 | LSQ-S5-04F1/2 | 105,5 | 38 | 27 | 27 | 1/2BSP NPT1/2 |
12,5 | LSQ-S5-04F3/4 | 105,5 | 38 | 34 | 34 | 3/4BSP NPT3/4 |
12,5 | LSQ-S5-04FM14 | 105,5 | 38 | 27 | 27 | M14*1.5 |
12,5 | LSQ-S5-04FM16 | 105,5 | 38 | 27 | 27 | M16*1.5 |
12,5 | LSQ-S5-04FM18 | 105,5 | 38 | 27 | 27 | M18*1.5 |
12,5 | LSQ-S5-04FM22 | 105,5 | 38 | 27 | 27 | M22*1.5 |
|--Sockel LSQ-S5--|
ISO | TEILNUMMER. | LS | ¢D | HEX1 | T | |
12,5 | LSQ-S5-04SM8L | 73,5 | 38 | 27 | 12 | M14*1.5 |
12,5 | LSQ-S5-04SM10L | 73,5 | 38 | 27 | 12 | M16*1.5 |
12,5 | LSQ-S5-04SM12L | 73,5 | 38 | 27 | 12 | M18*1.5 |
12,5 | LSQ-S5-04SM15L | 75,5 | 38 | 27 | 14 | M22*1.5 |
12,5 | LSQ-S5-04SM18L | 75,5 | 38 | 27 | 14 | M26*1.5 |
12,5 | LSQ-S5-04SM10S | 73,5 | 38 | 27 | 12 | M18*1.5 |
12,5 | LSQ-S5-04SM12S | 73,5 | 38 | 27 | 12 | M20*1.5 |
12,5 | LSQ-S5-04SM14S | 75,5 | 38 | 27 | 14 | M22*1.5 |
12,5 | LSQ-S5-04SM16S | 75,5 | 38 | 27 | 14 | M24*1.5 |
12,5 | LSQ-S5-04SM20S | 77,5 | 38 | 30 | 16 | M30*2 |
|--Stecker LSQ-S5--|
ISO | TEILNUMMER. | LP | d | C | HEX1 | T | |
12,5 | LSQ-S5-04PM8L | 58,5 | 20,5 | 27 | 27 | 12 | M14*1.5 |
12,5 | LSQ-S5-04PM10L | 58,5 | 20,5 | 27 | 27 | 12 | M16*1.5 |
12,5 | LSQ-S5-04PM12L | 58,5 | 20,5 | 27 | 27 | 12 | M18*1.5 |
12,5 | LSQ-S5-04PM15L | 60,5 | 20,5 | 27 | 27 | 14 | M22*1.5 |
12,5 | LSQ-S5-04PM18L | 60,5 | 20,5 | 27 | 27 | 14 | M26*1.5 |
12,5 | LSQ-S5-04PM10S | 58,5 | 20,5 | 27 | 27 | 12 | M18*1.5 |
12,5 | LSQ-S5-04PM12S | 58,5 | 20,5 | 27 | 27 | 12 | M20*1.5 |
12,5 | LSQ-S5-04PM14S | 60,5 | 20,5 | 27 | 27 | 14 | M22*1.5 |
12,5 | LSQ-S5-04PM16S | 60,5 | 20,5 | 27 | 27 | 14 | M24*1.5 |
12,5 | LSQ-S5-04PM20S | 62,5 | 20,5 | 27 | 30 | 16 | M30*2 |
|--LSQ-S5 verband--|
ISO | TEILNUMMER. | L | D | HEX1 | HEX2 | T |
12,5 | LSQ-S5-04-8L | 109,5 | 38 | 27 | 27 | M14*1.5 |
12,5 | LSQ-S5-04-10L | 109,5 | 38 | 27 | 27 | M16*1.5 |
12,5 | LSQ-S5-04-12L | 109,5 | 38 | 27 | 27 | M18*1.5 |
12,5 | LSQ-S5-04-15L | 113,5 | 38 | 27 | 27 | M22*1.5 |
12,5 | LSQ-S5-04-18L | 113,5 | 38 | 27 | 27 | M26*1.5 |
12,5 | LSQ-S5-04-10S | 109,5 | 38 | 27 | 27 | M18*1.5 |
12,5 | LSQ-S5-04-12S | 109,5 | 38 | 27 | 27 | M20*1.5 |
12,5 | LSQ-S5-04-14S | 113,5 | 38 | 27 | 27 | M22*1.5 |
12,5 | LSQ-S5-04-16S | 113,5 | 38 | 27 | 27 | M24*1.5 |
12,5 | LSQ-S5-04-20S | 115,5 | 38 | 30 | 30 | M30*2 |
|--LSQ-S5C Sockel--|
ISO | TEILNUMMER. | LS | ¢D | HEX1 | HEX2 | T |
12,5 | LSQ-S5C-04SM8L | 87 | 38 | 27 | 19 | M14*1.5 |
12,5 | LSQ-S5C-04SM10L | 87 | 38 | 27 | 24 | M16*1.5 |
12,5 | LSQ-S5C-04SM12L | 87 | 38 | 27 | 24 | M18*1.5 |
12,5 | LSQ-S5C-04SM15L | 89 | 38 | 27 | 27 | M22*1.5 |
12,5 | LSQ-S5C-04SM18L | 89 | 38 | 27 | 30 | M26*1.5 |
12,5 | LSQ-S5C-04SM10S | 87 | 38 | 27 | 24 | M18*1.5 |
12,5 | LSQ-S5C-04SM12S | 87 | 38 | 27 | 27 | M20*1.5 |
12,5 | LSQ-S5C-04SM14S | 89 | 38 | 27 | 27 | M22*1.5 |
12,5 | LSQ-S5C-04SM16S | 89 | 38 | 27 | 30 | M24*1.5 |
12,5 | LSQ-S5C-04SM20S | 96 | 38 | 30 | 36 | M30*2 |
|--LSQ-S5C Stecker--|
ISO | TEILNUMMER. | LP | d | C | HEX1 | HEX3 | T |
12,5 | LSQ-S5C-04PM8L | 72 | 20,5 | 27 | 19 | 27 | M14*1.5 |
12,5 | LSQ-S5C-04PM10L | 72 | 20,5 | 27 | 24 | 27 | M16*1.5 |
12,5 | LSQ-S5C-04PM12L | 72 | 20,5 | 27 | 24 | 27 | M18*1.5 |
12,5 | LSQ-S5C-04PM15L | 74 | 20,5 | 27 | 27 | 27 | M22*1.5 |
12,5 | LSQ-S5C-04PM18L | 74 | 20,5 | 27 | 30 | 27 | M26*1.5 |
12,5 | LSQ-S5C-04PM10S | 72 | 20,5 | 27 | 24 | 27 | M18*1.5 |
12,5 | LSQ-S5C-04PM12S | 72 | 20,5 | 27 | 27 | 27 | M20*1.5 |
12,5 | LSQ-S5C-04PM14S | 74 | 20,5 | 27 | 27 | 27 | M22*1.5 |
12,5 | LSQ-S5C-04PM16S | 74 | 20,5 | 27 | 30 | 27 | M24*1.5 |
12,5 | LSQ-S5C-04PM20S | 81 | 20,5 | 27 | 36 | 30 | M30*2 |
|--LSQ-S5C Kopplungsinstallation--|
ISO | TEILNUMMER. | L | ¢D | HEX1 | HEX2 | HEX3 | T |
12,5 | LSQ-S5C-04-8L | 137,5 | 38 | 27 | 19 | 27 | M14*1.5 |
12,5 | LSQ-S5C-04-10L | 137,5 | 38 | 27 | 24 | 27 | M16*1.5 |
12,5 | LSQ-S5C-04-12L | 137,5 | 38 | 27 | 24 | 27 | M18*1.5 |
12,5 | LSQ-S5C-04-15L | 143,5 | 38 | 27 | 27 | 27 | M22*1.5 |
12,5 | LSQ-S5C-04-18L | 143,5 | 38 | 27 | 30 | 27 | M26*1.5 |
12,5 | LSQ-S5C-04-10S | 137,5 | 38 | 27 | 24 | 27 | M18*1.5 |
12,5 | LSQ-S5C-04-12S | 137,5 | 38 | 27 | 27 | 27 | M20*1.5 |
12,5 | LSQ-S5C-04-14S | 137,5 | 38 | 27 | 27 | 27 | M22*1.5 |
12,5 | LSQ-S5C-04-16S | 143,5 | 38 | 27 | 30 | 27 | M24*1.5 |
12,5 | LSQ-S5C-04-20S | 145,5 | 38 | 30 | 36 | 30 |
M30*2 |
