Produktdetails:
Zahlung und Versand AGB:
|
| Standard: | Reihe „A“ ISO 7241-1, Tellerventil | WP: | Funktionsdruck zu 5.000 P/in (Stange 345) |
|---|---|---|---|
| Material: | Kohlenstoffstahl | Größe: | 1/4' - 1' |
| Faden: | BSPP, BSPT, NPT, NPTF, SAE | Verbindung: | Blockierung von Bällen |
| Markieren: | Hydraulikleitung Schnellkupplung,hydraulische Koppelung der schnellen Freigabe |
||

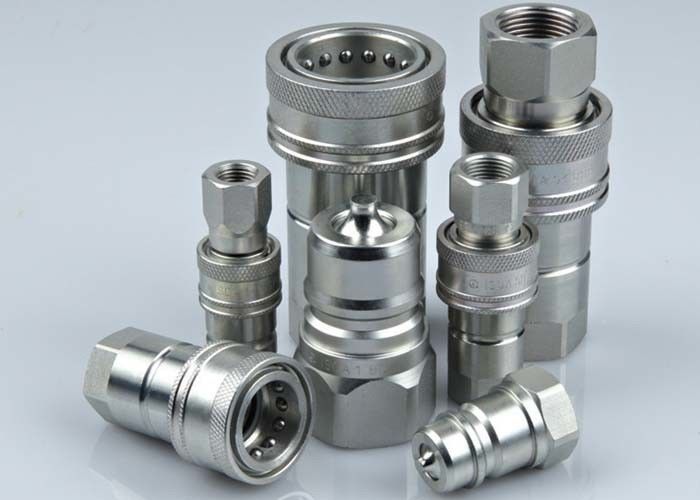

LSQ-ISOA Hydraulikkupplungen im Kohlenstoffstahl ISO A, Chrome drei
Descripton:
LSQ-ISOA ABSCHLUSS-ART HYDRAULISCHE SCHNELLKUPPLUNGS (STAHL) (NEU)
Anwendungen: Die LSQ-ISOA Reihen holen zur Industrie einen nachgewiesenen Entwurf für Gebrauch auf Baugeräten, Forstgeräten, landwirtschaftlicher Maschinerie, Ölwerkzeugen, Ölausrüstungsstahlwerkmaschinerie und anderen fordernden hydraulischen Anwendungen.
Spezifikationen:
| Körper-Größe (herein) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Bewerteter Druck (P/in) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Nennstrom (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperaturspanne (Geschlechtskrankheits-Dichtungen) | -20℃to+120℃ | ||||
| Standarddichtungsmaterial | NBR |
LSQ-ISOA Reihenkoppelungseigenschaft:
·Neuer Ventilentwurf, kann er Widerstandschaden vom hohen Fluss und der Druck des Antriebs, der, moderne Leistung zur Verfügung stellend.
·Tellerventile verfügbar gelöstes Durchsickern verhindern.
·Tellerventile öffnen sich automatisch, wenn sie, innerhalb des bewerteten Arbeitsdrucks, den Fluss expeditely zu halten verbunden werden.
·Kritische Teile werden für Haltbarkeit verhärtet.
·Zuverlässiger Ball-Blockierungsmechanismus hält die fügenden Hälften zusammen.
·Der Sockel und Stecker sind Präzision maschinell bearbeitet vom festen Stangenvorrat.
·Neue Chrome-Überzugbehandlung liefert moderne Rostschutzleistung
·LSQ-ISOA Reihe passt sich an den Standard von ISO 7241-A an
·Kompatibel mit PARKER 6600 Reihe, SCHNELLERE ANV-Reihe, AEROQUIP 5600 Reihe und HANSEN ha 15000 Reihe
| ISO | TEILNUMMER. | LS | ΦD | HEX1 | T | |
| 6,3 | LSQ-ISOA-02SF | 50 | Φ26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03SF | 57,1 | Φ31.5 | 22 | 16 | G3/8 NPT3/8 |
| 12,5 | LSQ-ISOA-04SF | 66 | Φ38.5 | 27 | 18 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06SF | 82,5 | Φ48 | 34 | 20,5 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08SF | 100 | Φ58 | 41 | 20,5 | G1 NPT1 |
| ISO | TEILNUMMER. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-ISOA-02PF | 38,5 | 11,8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03PF | 39 | 17,3 | 19 | 22 | 16 | G3/8 NPT3/8 |
| 12,5 | LSQ-ISOA-04PF | 44 | 20,5 | 29 | 27 | 18 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06PF | 55 | 29 | 29 | 34 | 20,5 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08PF | 66 | 34,3 | 35 | 41 | 20,5 | G1 NPT1 |
| ISO | TEILNUMMER. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-ISOA-02 | 74,2 | Φ26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03 | 78,5 | Φ31.5 | 22 | 22 | G3/8 NPT3/8 |
| 12,5 | LSQ-ISOA-04 | 88,2 | Φ38.5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06 | 110,4 | Φ48 | 34 | 34 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08 | 132,9 | Φ56 | 41 | 41 |
G1 NPT1 |
