| Standard: | ISO 5675 Reihe, Kugelventil | WP: | Funktionsdruck zu 5.000 P/in (Stange 345) |
|---|---|---|---|
| Material: | Kohlenstoffstahl | Größe: | 1/4' - 1' |
| Faden: | BSPP, BSPT, NPT, NPTF, SAE | Verbindung: | Blockierung von Bällen |
| Markieren: | hydraulischer Schnellkuppler,Hydraulikleitung Schnellkupplung |
||

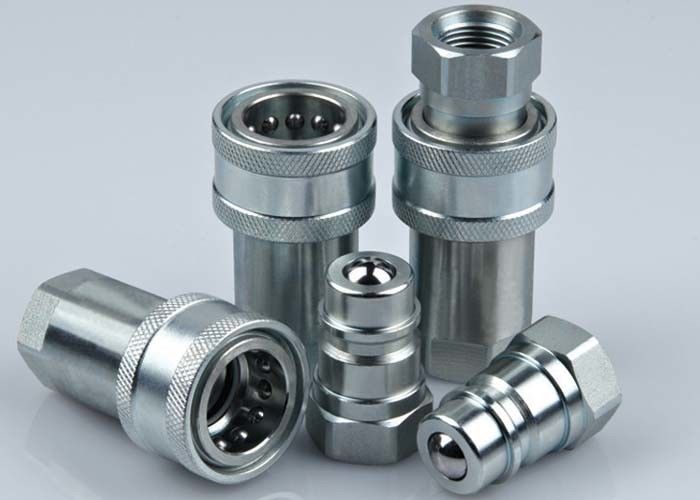

LSQ-S4, ISO5675, Kugelventil-Art Hydraulikkupplungen im Kohlenstoffstahl, Chrome drei
Descripton:
LSQ-S4 Kugelventile schreiben hydraulisches Schnellkupplungs (Stahl)
Anwendungen: Die Reihe LSQ-S4 holt zur Industrie einen nachgewiesenen Entwurf für Gebrauch auf Baugeräten, Forstgeräten, landwirtschaftlicher Maschinerie, Ölwerkzeugen, Stahlwerkmaschinerie und anderen fordernden hydraulischen Anwendungen.
Spezifikationen:
| Körper-Größe (herein) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Bewerteter Druck (P/in) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Nennstrom (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperaturspanne (Geschlechtskrankheits-Dichtungen) | -20℃ zu +120℃ | ||||
| Standarddichtungsmaterial | NBR | ||||
LSQ-S4 kennzeichnet:
1. Tellerventile verfügbar gelöstes Durchsickern verhindern.
2. Kugelventile verfügbar für schroffe Zuverlässigkeit in den hydraulischen Hochleistungsanwendungen innerhalb des bewerteten Arbeitsdrucks.
3. Stark werden Chromlegierungsbälle für Ventilausrüstung, es werden geladen auf der Dichtung bis zum den Frühlingen benutzt.
4. Das Ventil liefert eine Metall-Metalldichtung zwischen dem Ball und dem geprägten Sitz.
5. Kritische Teile werden für Haltbarkeit verhärtet.
6. Zuverlässiger Ball-Blockierungsmechanismus hält die fügenden Hälften zusammen.
7. Der Sockel und Stecker sind Präzision maschinell bearbeitet vom festen Stangenvorrat.
8. Reihe LSQ-S4 passt sich an den Standard von ISO5675 an.
9. Kompatibel mit PARKER 4000 Reihe und SCHNELLERE NV-/NSreihe.
Leistung: Test-Flüssigkeit: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Reihe LSQ-S4 (1/4", 3/8", 1/2“, 3/4", 1")
Sockel
| ISO | TEILNUMMER. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-S4-02SF | 53,5 | 27,6 | 19 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04SF | 66,3 | 38,6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82,5 | 48,2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF (E) | 83,5 | 47,5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96,5 | 56 | 41 | 21 | G1 NPT1 |
| Anmerkung: LSQ-S4-06SF SCHNELLERER Austausch, LSQ-S4-06SF (E) Parker-Austausch | ||||||
Stecker
| ISO | TEILNUMMER. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-S4-02PF | 36 | 14,2 | 18,5 | 19 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04PF | 43,5 | 20,5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53,5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF (E) | 51 | 26,9 | 28,5 | 33,3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31,3 | 38 | 41 | 21 | G1“ NPT1“ |
| Anmerkung: LSQ-S4-06SF SCHNELLERER Austausch, LSQ-S4-06SF (E) Parker-Austausch | |||||||
Kopplungsinstallation
| ISO | TEILNUMMER. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-S4-02 | 72,2 | 27,6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82,6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04 | 87,8 | 38,6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107,8 | 48,2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06 (E) | 102 | 47,5 | 35 | 33,5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126,8 | 56,2 | 41 | 41 | G1 NPT1 |
| Anmerkung: LSQ-S4-06SF SCHNELLERER Austausch, LSQ-S4-06SF (E) Parker-Austausch | ||||||
