Einzelheiten zum Produkt
Herkunftsort: Ningbo, China (Festland)
Markenname: SONGQIAO
Modellnummer: LSQ-23
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: verhandelbar
Verpackung Informationen: Standardexportpaket oder gemäß der Anträge der Kunden.
Lieferzeit: innerhalb 30 Tage oder gemäß der Anforderung der Kunden.
Versorgungsmaterial-Fähigkeit: 50,000pcs/day, die Kapazität der Werkstatt assbemly übereinstimmend
Standards: |
ISO 6150B-Norm |
WP: |
1.6MPa |
Material: |
mit einer Breite von nicht mehr als 20 mm |
WT: |
-20C zu +120C |
Standards: |
ISO 6150B-Norm |
WP: |
1.6MPa |
Material: |
mit einer Breite von nicht mehr als 20 mm |
WT: |
-20C zu +120C |

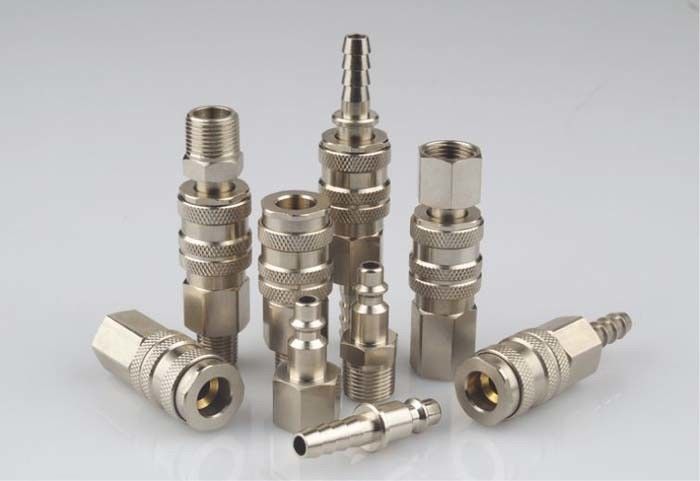

LSQ-23 Rectus 23KA, ISO6150B-Standard, Pneumatische Kupplungen in Messing, Nickelplattiert
Beschreibung:
LSQ-23 CLOSE TYPE PNEUMATISCHE Schnelle Kupplung (Brass)
→ Merkmale: Durchmesser 5,3 mm, ISO6150B-Standard.
→ Vorteile: großes Durchflussventil, Einhandbetrieb.
→ Anwendung: pneumatische Werkzeuge, Automobil- und Maschinenanlagen.
→ Austauschbarkeit: Parker 20Series, Rectus 23KA Series, Hansen 3000 Series, CEJN 310Series
→ Arbeitsdruck:1.6Mpa.
→ Arbeitstemperatur: -20°C bis +120°C.
| Teil Nr. | LS | D | HEX1 | Eine | T | d |
| Die in Absatz 1 genannten Angaben sind zu beachten. | 61 | 23.3 | 19 | 13 | ZG 1/4 | Φ7 |
| Die in Absatz 1 genannten Angaben sind zu beachten. | 59.5 | 23.3 | 19 | 13 | ZG 3/8 | Φ11 |
| Die in Absatz 1 genannten Angaben sind zu beachten. | 57 | 23.3 | 22 | 14 | ZG 1/2 | Φ14 |
| Teil Nr. | LP | C | HEX2 | Eine | T | d |
| LSQ-23-02PM | 43 | 24 | 14 | 13 | ZG 1/4 | Φ5.2 |
| LSQ-23-03PM | 43.5 | 24 | 17 | 13 | ZG 3/8 | Φ5.2 |
| Teil Nr. | LS | D | HEX1 | Eine | T | d |
| Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. | 55 | 23.3 | 19 | 10 | G 1/4 | Φ14 |
| Die in Absatz 1 genannten Angaben sind zu beachten. | 54 | 23.3 | 19 | 9 | G 3/8 | Φ14 |
| Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. | 57 | 23.3 | 24 | 12 | G 1/2 | Φ14 |
| Teil Nr. | LP | C | HEX2 | Eine | T | d |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 40 | 24 | 17 | 13 | G 1/4 | Φ5.2 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 40 | 24 | 19 | 13 | G 3/8 | Φ5.2 |
| Teil Nr. | LS | D | HEX1 | Eine | T | d |
| LSQ-23-02SH | 69.5 | 23.3 | 19 | 20 | 7 | Φ4 |
| LSQ-23-03SH | 73 | 23.3 | 19 | 25 | 9 | Φ5 |
| LSQ-23-04SH | 73 | 23.3 | 19 | 25 | 11 | Φ7.5 |
| Teil Nr. | LP | C | CP | Eine | T | d |
| LSQ-23-01PH | 46.5 | 24 | 15 | 20 | 7 | Φ5.2 |
| LSQ-23-02PH | 51.5 | 24 | 15 | 25 | 9 | Φ5.2 |
| LSQ-23-03PH | 51.5 | 24 | 15 | 25 | 11 | Φ5.2 |
