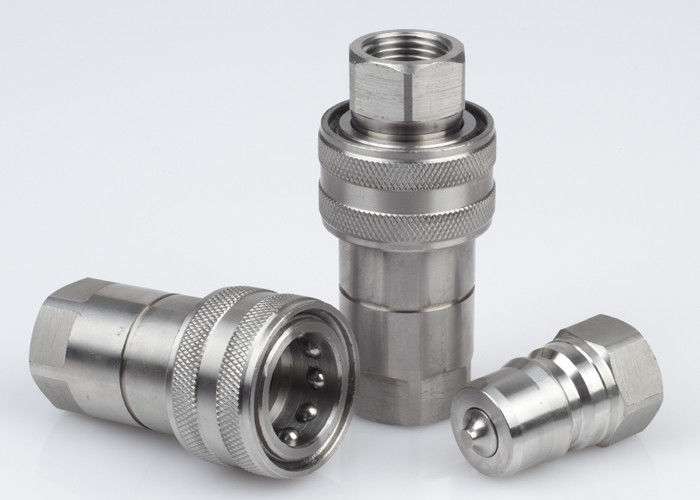

Präzisionsbearbeitungs-Hydraulikleitung Schnellkupplung LSQ-S9 tauschen in SS316 aus

Precision Machining Hydraulic Line Quick Connect LSQ-S9 Interchange In SS316
Precision Machining Hydraulic Line Quick Connect LSQ-S9 Interchange In SS316

Großes Bild :  Präzisionsbearbeitungs-Hydraulikleitung Schnellkupplung LSQ-S9 tauschen in SS316 aus

Produktdetails:
Herkunftsort: Ningbo, China (Festland)
Markenname: SONGQIAO
Modellnummer: LSQ-S2SS
Zahlung und Versand AGB:
Min Bestellmenge: Verkäuflich
Preis: negotiable
Verpackung Informationen: Standardexportpaket oder gemäß der Anträge der Kunden.
Lieferzeit: innerhalb 30 Tage oder gemäß der Anforderung der Kunden.
Versorgungsmaterial-Fähigkeit: 50,000pcs/day, die Kapazität des Montagewerks übereinstimmend
Ausführliche Produkt-Beschreibung
Standard: Reihe „B“ ISO 7241-1, Tellerventil WP: Funktionsdruck zu 2.000 P/in (Stange 138)
Material: Edelstahl SS316 Größe: 1/8' - 1'
Faden: BSPP, BSPT, NPT, NPTF, SAE Verbindung: Blockierung von Bällen
Markieren:

LSQ-S9 tauschen Hydraulikleitung Schnellkupplung aus

,

SS316 Hydraulikleitung Schnellkupplung

,

1/8" Hydraulikleitung Schnellkupplung

LSQ-S2, ISO7241-B Hydraulikkupplungen in SS316, Chrome drei





Descripton:


LSQ-S2-SS Abschlussart hydraulisches Schnellkupplungs (Edelstahl 316)



Spezifikationen:

Körper-Größe (herein) 1/8 1/4 3/8 1/2 3/4 1
Bewerteter Druck (P/in) 2000 2000 1500 1500 1000 2000
Nennstrom (GPM) 1 3 6 12 28 50
Temperaturspanne (Geschlechtskrankheits-Dichtungen) -20℃ zu +180℃
Stander-Dichtung materielles VITON


LSQ-S2-SS Reihenkoppelungseigenschaft:
1. Tellerventile verfügbar gelöstes Durchsickern verhindern.
2. öffnen sich Tellerventile automatisch, wenn sie, innerhalb des bewerteten Arbeitsdrucks, den Fluss expeditely zu halten verbunden werden.
3. hält zuverlässiger Ball-Blockierungsmechanismus die fügenden Hälften zusammen.
4. sind der Sockel und Stecker Präzision maschinell bearbeitet vom festen Stangenvorrat.
5. passt sich LSQ-S2-SS Reihe an den Standard von ISO 7241-B an.
6. kompatibel mit PARKER 60 Reihe, SCHNELLERE HNV-Reihe, Reihe AEROQUIP FD45 und Reihe HANSEN HK


Leistung: Test-Flüssigkeit: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa.

Präzisionsbearbeitungs-Hydraulikleitung Schnellkupplung LSQ-S9 tauschen in SS316 aus 0
LSQ-S2-SS Reihe (1/4", 3/8", 1/2“, 3/4", 1")

Sockel

Präzisionsbearbeitungs-Hydraulikleitung Schnellkupplung LSQ-S9 tauschen in SS316 aus 1


ISO TEILNUMMER. LS ¢D HEX1 T
5 LSQ-S2-SS-01SF 50 24 17 10 G1/8 NPT1/8
6,3 LSQ-S2-SS-02SF 58 28,5 19 13 G1/4 NPT1/4
10 LSQ-S2-SS-03SF 65 35 24 13 G3/8 NPT3/8
12,5 LSQ-S2-SS-04SF 73,4 42 30 17 G1/2 NPT1/2
20 LSQ-S2-SS-06SF 92 54 36 22 G3/4 NPT3/4
25 LSQ-S2-SS-08SF 103 65 41 23 G1 NPT1


Stecker
Präzisionsbearbeitungs-Hydraulikleitung Schnellkupplung LSQ-S9 tauschen in SS316 aus 2


ISO TEILNUMMER. LP d C HEX2 T
5 LSQ-S2-SS-01PF 31 10,8 19 14 10 G1/8 NPT1/8
6,3 LSQ-S2-SS-02PF 36 14,2 22,8 19 13 G1/4 NPT1/4
10 LSQ-S2-SS-03PF 40 19 25 24 13 G3/8 NPT3/8
12,5 LSQ-S2-SS-04PF 46,5 23,5 28 27 17 G1/2 NPT1/2
20 LSQ-S2-SS-06PF 56 31,5 36 36 22 G3/4 NPT3/4
25 LSQ-S2-SS-08PF 63 37,8 35,5 41 23

G1“ NPT1“


Verbunden

Präzisionsbearbeitungs-Hydraulikleitung Schnellkupplung LSQ-S9 tauschen in SS316 aus 3

ISO TEILNUMMER. L ¢D HEX1 HEX2 T
5 LSQ-S2-SS-01 62,5 24 17 14 G1/8 NPT1/8
6,3 LSQ-S2-SS-02 72,2 28,5 19 19 G1/4 NPT1/4
10 LSQ-S2-SS-03 80,5 35 24 24 G3/8 NPT3/8
12,5 LSQ-S2-SS-04 91,5 42 30 27 G1/2 NPT1/2
20 LSQ-S2-SS-06 112,5 54 36 36 G3/4 NPT3/4
25 LSQ-S2-SS-08 126,5 65 41 41 G1 NPT1
