Produktdetails:
Zahlung und Versand AGB:
|
| Standard: | Kompatibel mit SCHNELLERER TNV-Reihe, Tellerventil | WP: | Funktionsdruck zu 4.000 P/in (Stange 275) |
|---|---|---|---|
| Material: | Kohlenstoffstahl | Größe: | 1/4' - 1/2' |
| Faden: | BSPP, BSPT, NPT, NPTF, SAE | Verbindung: | Blockierung von Bällen |
| Markieren: | Präzisionsbearbeitungs-Hydraulikleitungs-Schnellkupplung,Hydraulikleitungs-Schnellkupplung LSQ-S9-Austausch,Verriegelungskugeln |
||

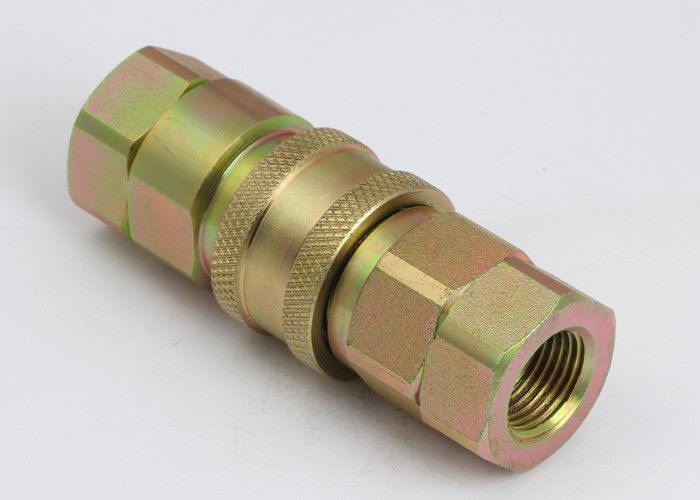

LSQ-S9 schnelleres TNV tauschen hydraulische schnelle Koppelungen Chrome drei aus
Descripton:
Art hydraulische Schnellkupplungs des Abschlusses LSQ-S9 (Stahl)
Anwendungen:
Baugeräte
Forstgeräte
Landwirtschaftliche Maschinerie
Spezifikationen:
| Körper-Größe (herein) | 1/4 | 3/8 | 1/2 |
| Bewerteter Druck (P/in) | 4000 | 4000 | 4000 |
| Nennstrom (GPM) | 3 | 6 | 12 |
| Temperaturspanne (Geschlechtskrankheits-Dichtungen) | -20℃ zu +120℃ | ||
| Standarddichtungsmaterial | NBR | ||
Koppelungseigenschaft der Reihe LSQ-S9:
1. Tellerventile verfügbar gelöstes Durchsickern verhindern.
2. öffnen sich Tellerventile automatisch, wenn sie, innerhalb des bewerteten Arbeitsdrucks, den Fluss expeditely zu halten verbunden werden.
3. werden kritische Teile für Haltbarkeit verhärtet.
4. hält zuverlässiger Ball-Blockierungsmechanismus die fügenden Hälften zusammen.
5. hart getroffen und Stecker sind Präzision maschinell bearbeitet vom festen Stangenvorrat.
6. kompatibel mit SCHNELLERER TNV-Reihe.
Leistung: Test-Flüssigkeit: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Reihe LSQ-S9 (3/8", 1/2“)
| TEILNUMMER. | T | HEX1 | HEX2 | ¢D | L | LS | LP |
| LSQ-S9-02 | NPT1/4 | 22 | 22 | 25,2 | 82,5 | 49,8 | 48 |
| LSQ-S9-03 | NPT3/8 | 25,4 | 25,4 | 30,5 | 81,7 | 50,6 | 48,8 |
| LSQ-S9-04 | NPT1/2 | 30,2 | 30,2 | 35 | 93,4 | 57,2 | 54,5 |
