Produktdetails:
Zahlung und Versand AGB:
|
| Standard: | Kompatibel mit Reihe cupla NITTO HSP, Tellerventil | WP: | Funktionsdruck zu 5.000 P/in (Stange 345) |
|---|---|---|---|
| Material: | Kohlenstoffstahl | Größe: | 1/4' - 1' |
| Faden: | BSPP, BSPT, NPT, NPTF, SAE | Verbindung: | Blockierung von Bällen |
| Markieren: | Hydraulische Koppelungen der Schnellkupplungs-LSQ-S7,1' hydraulische schnelle Freigabe-hydraulische Verbindungsstücke,1/4" schnelle Freigabe-hydraulische Verbindungsstücke |
||

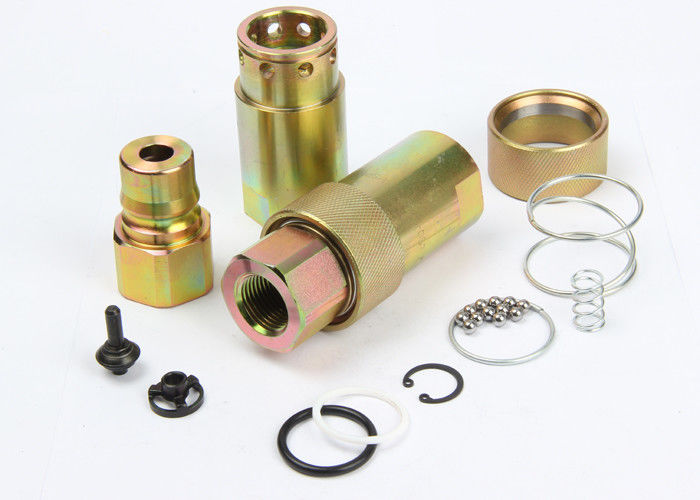

LSQ-S7 Nitto HSP cupla Art, Hydraulikkupplungen im Kohlenstoffstahl, Chrome drei
Descripton:
Art hydraulische Schnellkupplungs des Abschlusses LSQ-S7 (Stahl)
Anwendungen: Die Reihen LSQ-S7 holen zur Industrie einen nachgewiesenen Entwurf für Gebrauch auf Baugeräten, Forstgeräten, landwirtschaftlicher Maschinerie, Ölwerkzeugen, Stahlwerkmaschinerie und anderen fordernden hydraulischen Anwendungen.
Spezifikationen
| Körper-Größe (herein) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Bewerteter Druck (P/in) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Nennstrom (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperaturspanne (Geschlechtskrankheits-Dichtungen) | -20℃ zu +100℃ | ||||
| Standarddichtungsmaterial | NBR | ||||
Koppelungseigenschaft der Reihe LSQ-S7:
Kompatibel mit Reihe Koppler NITTO HSP.
Leistung: Test-Flüssigkeit: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Reihe LSQ-S7 (1/4", 3/8", 1/2“, 3/4", 1")
Sockel
| TEILNUMMER. | LS | ¢D | HEX1 | T | |
| LSQ-S7-02SF | 53,4 | 28,5 | 19 | 12,5 | G1/4 NPT1/4 |
| LSQ-S7-03SF | 60,4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| LSQ-S7-04SF | 72 | 43,5 | 35 | 18 | G1/2 NPT1/2 |
| LSQ-S7-06SF | 72 | 43,5 | 35 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08SF | 93 | 58,2 | 46 | 22 | G1 NPT1 |
Stecker
| TEILNUMMER. | LP | C | HEX2 | T | |
| LSQ-S7-02PF | 36 | 17,5 | 19 | 12 | G1/4 NPT1/4 |
| LSQ-S7-03PF | 38 | 22,5 | 23 | 13 | G3/8 NPT3/8 |
| LSQ-S7-04PF | 50 | 27,5 | 32 | 16 | G1/2 NPT1/2 |
| LSQ-S7-06PF | 50 | 27,5 | 32 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Kopplungsinstallation
| TEILNUMMER. | L | ¢D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72,5 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| LSQ-S7-03 | 76,5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| LSQ-S7-04 | 95 | 43,5 | 35 | 32 | G1/2 NPT1/2 |
| LSQ-S7-06 | 95 | 43,5 | 35 | 32 | G3/4 NPT3/4 |
| LSQ-S7-08 | 119,2 | 58,2 | 46 | 41 | G1 NPT1 |
