Produktdetails:
Zahlung und Versand AGB:
|
| Standard: | Kompatibel mit SCHNELLERER CVV Reihe, Faden zugeschlossen | WP: | Funktionsdruck zu 5.000 P/in (Stange 345) |
|---|---|---|---|
| Material: | Kohlenstoffstahl | Größe: | 1/4' - 1' |
| Faden: | BSPP, BSPT, NPT, NPTF, SAE | Verbindung: | Fadenverschluß |
| Markieren: | Schnellkupplung mit Standarddichtung,Stucchi VD-Austauschkupplung mit geradem Gewinde,Karbonstahl-Innengewinde auf Schnellkupplung |
||

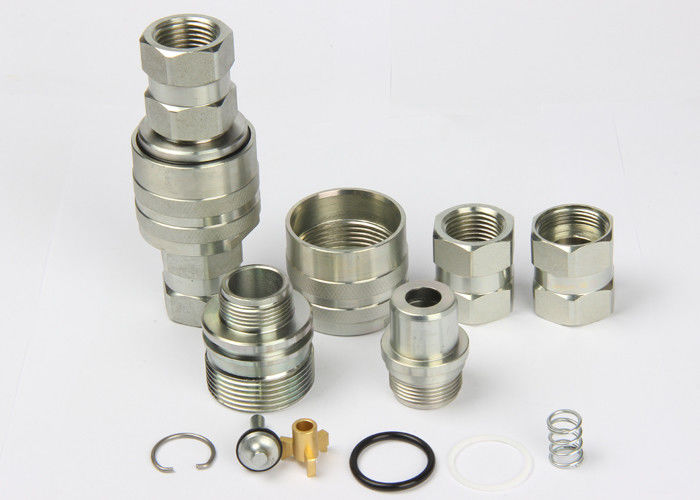

LSQ-CVV-Gewindeverbindungstyp, Stucchi VD-Austausch, Hydraulikkupplungen aus Kohlenstoffstahl, Chrom Drei
Beschreibung:
Körpergröße (Zoll) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Nenndruck (PSI) | 5000 | 5000 | 5000 | 4500 | 5000 |
Nennfluss (GPM) | 3 | 6 | 12 | 28 | 50 |
Temperaturbereich (Standarddichtungen) | -20℃ bis +120℃ | ||||
Standarddichtungsmaterial | NBR | ||||
TEILENR. | LS | D | HEX1 | HEX3 | A | T |
LSQ-CVV-02SF | 58.6 | Φ34 | S19 | S30 | 13 | G1/4 NPT1/4 |
LSQ-CVV-03SF | 60.8 | Φ34 | S22 | S30 | 13 | G3/8 NPT3/8 |
LSQ-CVV-04SF | 67.7 | Φ42 | S27 | S36 | 18 | G1/2 NPT1/2 |
LSQ-CVV-06SF | 73.5 | Φ48 | S36 | S41 | 18 | G3/4 NPT3/4 |
LSQ-CVV-08SF | 94.5 | 56,5 | S41 | S51 | 24.5 | G1 NPT1 |
TEILENR. | LP | D | HEX2 | A | T |
LSQ-CVV-02PF | 60 | M24*2 | S19HEX | 13 | G1/4 NPT1/4 |
LSQ-CVV-03PF | 55.3 | M28*2 | S22HEX | 13 | G3/8 NPT3/8 |
LSQ-CVV-04PF | 61.5 | M36*2 | S27HEX | 18 | G1/2 NPT1/2 |
LSQ-CVV-06PF | 83.5 | M42*2 | S36HEX | 18 | G3/4 NPT3/4 |
LSQ-CVV-08PF | 94.5 | M48*3 | S41HEX | 24.5 | G1 NPT1 |
TEILENR. | L | D | HEX1 | HEX2 | HEX3 | T |
LSQ-CVV-02 | 92.6 | Φ34 | S19 | S19 | S30 | G1/4 NPT1/4 |
LSQ-CVV-03 | 89.9 | Φ34 | S22 | S22 | S30 | G3/8 NPT3/8 |
LSQ-CVV-04 | 103 | Φ42 | S27 | S27 | S36 | G1/2 NPT1/2 |
LSQ-CVV-06 | 125 | Φ48 | S36 | S36 | S41 | G3/4 NPT3/4 |
LSQ-CVV-08 | 155 | 56,5 | S41 | S41 | S50 | G1 NPT1 |
