| Standard: | Kompatibel mit GROMELLE 6000 Reihe, Faden zugeschlossen | WP: | Funktionsdruck zu 10.000 P/in (Stange 700) |
|---|---|---|---|
| Material: | Kohlenstoffstahl | Größe: | 1/4' - 1' |
| Faden: | BSPP, BSPT, NPT, NPTF, SAE | Verbindung: | Fadenverschluß |
| Markieren: | Hochdruckteller-Schraubkupplung,1/4-Zoll-Innengewindekupplung,KZE-BA TGW-Schraubkupplung |
||

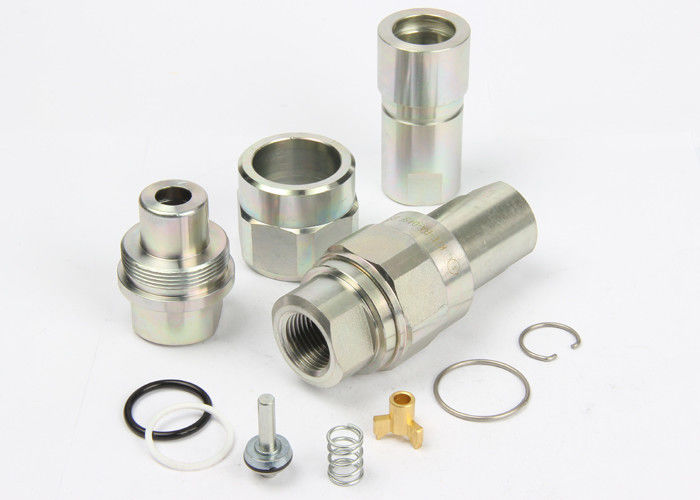

KZE-BA, TGW-Reihe, Hochdruck, ventilkegelartig, Schrauben-Koppelungen
Descripton:
Verschlossene Art hydraulische Schnellkupplungs KZE-BA Fadens (Stahl)
Anwendungen
Kompatibel mit GROMELLE 6000 Reihe und HOLMBURY TGW-Reihe.
Spezifikationen:
| Körper-Größe (herein) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Bewerteter Druck (P/in) | 10000 | 10000 | 10000 | 8500 | 6000 |
| Nennstrom (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperaturspanne (Geschlechtskrankheits-Dichtungen) | -20℃to+120℃ | ||||
| Standarddichtung materielles NBR | |||||
| TEILNUMMER. | LS | D | HEX1 | T | |
| KZE-BA-02SF | 58,9 | S32 | S19 | 13 | G1/4 NPT1/4 |
| KZE-BA-03SF | 66,5 | S36 | S22 | 16 | G3/8 NPT3/8 |
| KZE-BA-04SF | 76,5 | S41 | S27 | 18 | G1/2 NPT1/2 |
| KZE-BA-06SF | 89,5 | S50 | S35 | 20,5 | G3/4 NPT3/4 |
| KZE-BA-08SF | 105,5 | S65 | S41 | 20,5 | G1 NPT1 |
| TEILNUMMER. | LP | C | HEX2 | T | |
| KZE-BA-02PF | 36 | 12,5 | S19 | 13 | G1/4 NPT1/4 |
| KZE-BA-03PF | 40,5 | 16 | S22 | 16 | G3/8 NPT3/8 |
| KZE-BA-04PF | 49 | 17 | S27 | 18 | G1/2 NPT1/2 |
| KZE-BA-06PF | 56 | 19 | S35 | 20,5 | G3/4 NPT3/4 |
| KZE-BA-08PF | 66 | 22 | S41 | 20,5 | G1 NPT1 |
| TEILNUMMER. | L | D | HEX1 | HEX2 | T |
| KZE-BA-02 | 72,3 | S32 | S19 | S19 | G1/4 NPT1/4 |
| KZE-BA-03 | 81,5 | S36 | S22 | S22 | G3/8 NPT3/8 |
| KZE-BA-04 | 98,3 | S41 | S27 | S27 | G1/2 NPT1/2 |
| KZE-BA-06 | 112,4 | S50 | S35 | S35 | G3/4 NPT3/4 |
| KZE-BA-08 | 132,9 | S65 | S41 | S41 | G1 NPT1 |
