Produktdetails:
Zahlung und Versand AGB:
|
| Standard: | Reihe „B“ ISO 7241-1, Tellerventil | WP: | Funktionsdruck zu 1.000 P/in (Stange 69) |
|---|---|---|---|
| Material: | Messing | Size: | 1/8' - 2' |
| Faden: | BSPP, BSPT, NPT, NPTF, SAE | Verbindung: | Blockierung von Bällen |
| Markieren: | Beständiger hydraulischer Schnellkuppler der Abnutzung,Blockierung von Bälle Schnellkupplungs-hydraulischen Installationen LSQ-S7,Schnellkupplungs-hydraulische Installationen |
||
KZD, ISO7241-B hydraulische schnelle Koppelungen im Innengewinde, Messing
Descripton:

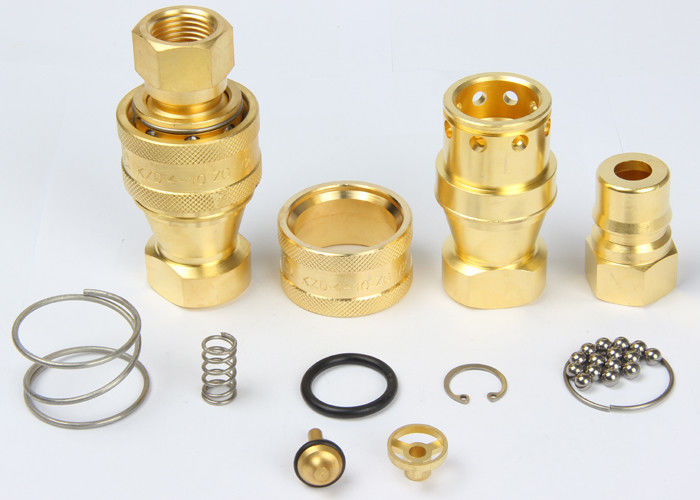

KZD-Mitteldruck-Hochleistungs-pneumatisches und hydraulisches Schnellkupplungs (Messing)
Anwendungen: KZD, das eine schnelle Koppelungs-Reihe des Tellerventils austauschbar mit internationaler Standard ISO 7241-1 „B“, hergestellt im Messing verbindet. „KZD-“ Reihe leistet ätzenden Widerstand für die Anwendungen, die mit Messing in den industriellen Anwendungen kompatibel sind.
Spezifikationen
| Körper-Größe (herein) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| Bewerteter Druck (P/in) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| Nennstrom (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Temperaturspanne (Geschlechtskrankheits-Dichtungen) | -20℃ zu +120℃ | ||||||||
| Standarddichtungsmaterial | NBR | ||||||||
KZD-Reihenkoppelungseigenschaft:
1. Tellerventile verfügbar gelöstes Durchsickern verhindern.
2. Tellerventile öffnen sich automatially, wenn sie innerhalb des bewerteten Arbeitsdrucks, den Fluss expeditely zu halten verbunden werden.
3. Zuverlässiger Ball-Blockierungsmechanismus hält die fügenden Hälften zusammen.
4. Der Sockel und Stecker sind Präzision maschinell bearbeitet vom festen Stangenvorrat.
5. KZD-Reihe passt sich an das Standard-ISO7241-B an.
6. Kompatibel mit PARKER 60 Reihe, SCHNELLERE HNV-Reihe, Reihe AEROQUIP FD45 und Reihe HANSEN HK.
Leistung: Test-Flüssigkeit: Oil-150SUS.
KZD (1/8", 1/4", 3/8", 1/2“) KZD (3/4", 1", 11/4“, 11/2“, 2")
Sockel
| ISO | TEILNUMMER. | LS | ¢D | HEX1 | T | |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6,3 | KZD-02SF | 58 | 27 | 19 | 12,5 | ZG1/4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZD-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
| 31,5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Anmerkung: Nur Größe 01 bis 08 passen sich an den Standard von ISO 7241-B an | ||||||
Stecker
| ISO | TEILNUMMER. | LP | d | C | HEX2 | T | |
| 5 | KZD-01PF | 29 | 10,8 | 19 | 14 | 8 | G1/8 |
| 6,3 | KZD-02PF | 36 | 14,2 | 22,5 | 17 | 12,5 | ZG1/4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04PF | 44 | 23,5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZD-06PF | 52 | 31,4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZD-08PF | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
| 31,5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Anmerkung: Nur Größe 01 bis 08 passen sich an den Standard von ISO 7241-B an | |||||||
Verbunden
| ISO | TEILNUMMER. | L | ¢D | HEX1 | HEX2 | T |
| 5 | KZD-01 | 58,5 | 24 | 14 | 14 | G1/8 |
| 6,3 | KZD-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZD-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
| 12,5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZD-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31,5 | KZD-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZD-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZD-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Anmerkung: Nur Größe 01 bis 08 passen sich an den Standard von ISO 7241-B an | ||||||
