Produktdetails:
Zahlung und Versand AGB:
|
Standard: | ISO 16028 Reihe, flaches Gesicht | WP: | Funktionsdruck zu 4.350 P/in (Stange 300) |
---|---|---|---|
Material: | Kohlenstoffstahl | Größe: | 1/2' - 3/4' |
Faden: | BSPP, BSPT, NPT, NPTF, SAE | Verbindung: | Blockierung von Bällen |
Markieren: | hydraulische Verbindungsstücke des flachen Gesichtes,hydraulische Schnellkuppler des flachen Gesichtes |

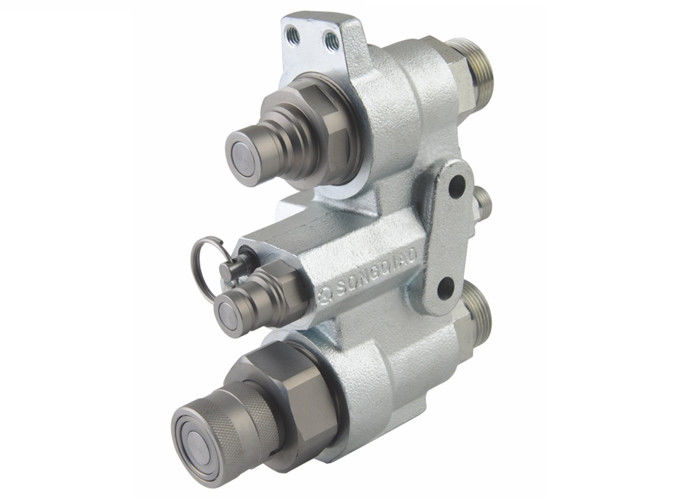

LSQ-HDB, ISO16028, ebene Gesichts-Art Hydraulikkupplungen im Kohlenstoffstahl, schließen unter Druck an, das überzogene Zink-Nickel
Descripton:
LSQ-HDB ist modulare Ventil-Reihe die späteste Songqiao-Innovation, die entworfen ist, um die Bedingungen des beweglichen Ausrüstungsmarktes zu erfüllen. Entworfen mit dem Feedback vom Markt und mit der bedeutenden Soem-Zusammenarbeit, hat sie ein Restdruckentlastungssystem, das einem Betreiber erlaubt, die zwei Stromkreisleitungen mit Restdruck, im Mann und in der Frau anzuschließen und zu trennen. LSQ-HDB wird modulare Ventil-Reihe mit austauschbaren flachen Gesichtskoppelungen ISO 16028 ausgerüstet, eine Modularbauweise für mehrfache Portwahlen hat und zulässt eine breite Palette von Kopplergrößen: 1/2 (04), 3/4(08)
Anwendungen
Rutschen Ochse, Bagger, mobile Baugeräte
WIE MAN VERWENDET
Bevor verbinden, die flache Berührungsfläche im Werkzeug von Schnellkupplungs zu säubern, um die Einbeziehung von schmutzigem im Stromkreis zu vermeiden.
Lassen Sie den Restdruck ab, der den Griff herauszieht und lassen Sie bis den Restdruck der oberen Koppelung, ab den Restdruck der unteren Koppelung unten abzulassen.
WARNING
Entlasten Sie nicht Druck:
--Wenn das Zubehör nicht in der Ruhestellung ist
--Während der Operation des Zubehörs (wegen der Gefahr der unerwarteten Bewegung des Zubehörs)
Benutzen Sie nicht die weibliche Koppelung, die mit hoher Antriebdruckfrequenz getrennt wird.
Paar-lösen Sie nicht mit Fluss und/oder Pumpendruck im Stromkreis. DIS/Verbindung nur erlaubt mit Restdruck.
Paar-lösen Sie nicht, wenn die Temperatur nach innen des Stromkreises höher als 80 ist (176).
Wenn die Koppelungen getrennt werden, wird es vorgeschlagen, um die Staubkappen zu benutzen.
Es ist wichtig, Verschmutzung im Stromkreis zu begrenzen, um die, Funktion der internen Ventile zu kompromittieren zu vermeiden.
Körper-Größe (herein) | 1 2(04) | 3 4(08) |
Bewerteter Druck (P/in) | 4350 | 4350 |
Nennstrom (GPM) | 12 | 28 |
Temperaturspanne (Geschlechtskrankheits-Dichtungen) | -20℃ zu +120℃ | |
Standarddichtungsmaterial | NBR |
Schließen Sie an--Trennen Sie max. Restdruck: 3625 (P/IN).
NUTZEN
Benutzerfreundliches Entlastungssystem lässt einfache Verbindung und Trennung mit Restdruck zu.
Es lässt den Restdruck vor Verbindung und Trennung ab und erlaubt der Verbindung ohne Druck und ohne Bemühung in der Sicherheitsbedingung, um Verletzungsrisiko zu verringern.
Flaches Gesicht ist einfach zu säubern und hilft, die Einbeziehung der Verschmutzung auf dem hydraulischen Stromkreis zu verringern.
Minimaler Flüssigkeitsverlust während der Verbindung/Trennung, Flüssigkeitsverlust auf der Umwelt verringernd.
Minimale Lufteinbeziehung während der Verbindung/Trennung, korrekte Funktion des Stromkreises erhöhend.
Ventilentwurf der patentierten internen Koppelung schafft den minimalen Druckabfall und behält Stromkreis-Leistungsfähigkeit des Systems bei
Guter Widerstand mit Antriebdruck.
Kompakter dünner und flexibler Entwurf (er darf unterschiedliche Größe von Koppelungen verwenden).
Sicher und einfach zu uns
TECHNISCHE EIGENSCHAFTEN UND WAHLEN
Austauschbarkeit: ausgerüstet mit ISO 16028
Koppelungen verfügbar in der unterschiedlichen Konfiguration und in den verschiedenen Maßen
Koppelungsart: Flaches Gesicht
Mechanische Verbindung: Blockierung von Bällen
Verbindungssystem: Drücken Sie, um anzuschließen
Trennungssystem: Den Ärmel der weiblichen Koppelung zurückziehen
Verbindung mit Restdruck: Nach der Ableitung des Drucks mit dem Hebel
Trennung mit Restdruck: Nach der Ableitung des Drucks mit dem Hebel
Dichtungen: Standard in NBR (Nitril)
Stützringe: PTFE
ISO | TEILNUMMER. | B | C | D | E | F | G | |
12,5 | LSQ-HDB-04 | 184 | HEXE S44.45 | HEXE S50.8 | HEXE S25.4 | Φ38 | Φ24.54 | Φ19.75 |
19 | LSQ-HDB-06 | 188 | HEXE S44.45 | HEXE S50.8 | HEXE S25.4 | Φ38 | Φ29.95 |
Φ19.75 |
