| Standard: | Rectus 25KA | WP: | 1.6MPa |
|---|---|---|---|
| Material: | Messing | GEWICHT: | -20C zu +120C |
| Markieren: | pneumatische Luftverbindungsstücke,pneumatische Schnellkupplung |
||

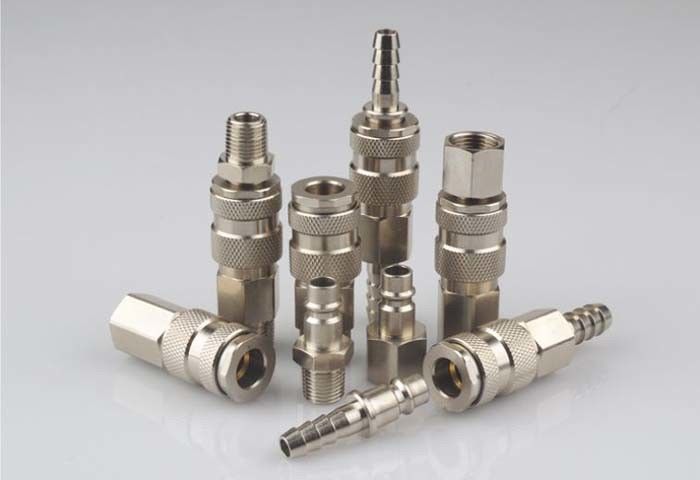

LSQ-25 Rectus 25KA, pneumatische Koppelungen im Messing, Nickel überzogen
Descripton:
ART PNEUMATISCHES SCHNELLKUPPLUNGS DES ABSCHLUSS-LSQ-25 (MESSING)
→ Eigenschaften: es ist in Europa-Markt weitverbreitet.
→ Vorteile: Einfache Struktur, hohes Strömungsventil, verschieden von interchang- eability und von der Verbindung.
→ Anwendung: pneumatische Werkzeuge, produzierend und Fließband, Maschinerieausrüstungen.
→ Austauschbarkeit: CEJN 320 Reihen-, Rectus25ka Reihe und Reihe 26KA
→ Funktions-Druck: 1.6Mpa.
→ Betriebstemperatur: -20℃ zu +120℃.
| TEILNUMMER. | LS | D | HEX1 | T | d | |
| LSQ-25-02SM | 61,5 | 23,3 | 19 | 13 | ZG 1/4 | Φ7 |
| LSQ-25-03SM | 60 | 23,3 | 19 | 13 | ZG 3/8 | Φ11 |
| LSQ-25-04SM | 57,5 | 23,3 | 22 | 14 | ZG 1/2 | Φ14 |
| TEILNUMMER. | LP | C | HEX2 | T | d | |
| LSQ-25-02PM | 39,5 | 20,5 | 17 | 13 | ZG 1/4 | Φ7.5 |
| LSQ-25-03PM | 40 | 20,5 | 17 | 13 | ZG 3/8 | Φ7.5 |
| TEILNUMMER. | LS | D | HEX1 | T | d | |
| LSQ-25-02SF | 55,5 | 23,3 | 19 | 10 | G 1/4 | Φ14 |
| LSQ-25-03SF | 54,5 | 23,3 | 19 | 9 | G 3/8 | Φ14 |
| LSQ-25-04SF | 57,5 | 23,3 | 24 | 12 | G 1/2 | Φ14 |
| TEILNUMMER. | LP | C | HEX2 | T | d | |
| LSQ-25-02PF | 36,5 | 20,5 | 17 | 13 | G 1/4 | Φ7.5 |
| LSQ-25-03PF | 36,5 | 20,5 | 19 | 13 | G 3/8 | Φ7.5 |
| TEILNUMMER. | LS | D | HEX1 | T | d | |
| LSQ-25-02Shipping und Behandlung | 70 | 23,3 | 19 | 20 | 7 | Φ4 |
| LSQ-25-03Shipping und Behandlung | 73,5 | 23,3 | 19 | 25 | 9 | Φ5 |
| LSQ-25-04Shipping und Behandlung | 73,5 | 23,3 | 19 | 25 | 11 | Φ7.5 |
| TEILNUMMER. | LP | C | CP | T | d | |
| LSQ-25-01PH | 43 | 20,5 | 15 | 20 | 7 | Φ7.5 |
| LSQ-25-02PH | 48 | 20,5 | 15 | 25 | 9 | Φ7.5 |
| LSQ-25-03PH | 48 | 20,5 | 15 | 25 | 11 | Φ7.5 |
