Standard: | Kompatibel mit NITTO TSP-Reihe | WP: | Funktionsdruck zu 1000 P/in (Stange 69) |
---|---|---|---|
Material: | Messing oder SS304 | Größe: | 1/8" - 1/2“ |
Faden: | BSPP, BSPT, NPT, NPTF, SAE | Verbindung: | Blockierung von Bällen |
Markieren: | hydraulischer Koppler des hohen Flusses,hohe Flussschnellkupplung |

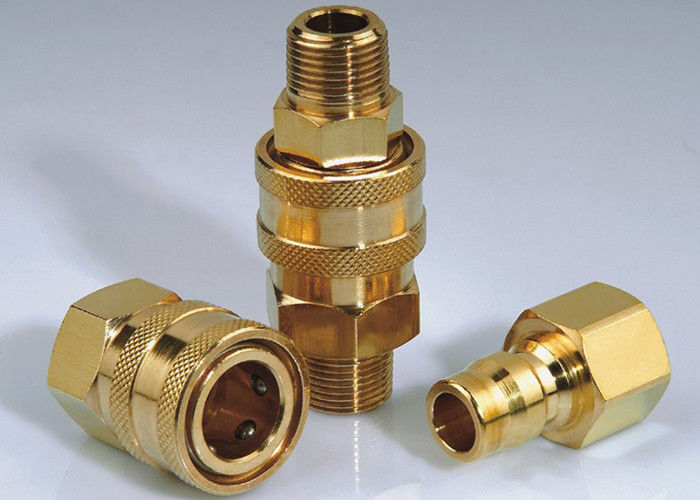

LSQ-RD, hoher Fluss, Nicht-Ventil, japanische Art, Hydraulikkupplungen im Messing oder SS304
Descripton:
LSQ-RD japanische Art hydraulisches Schnellkupplungs
Anwendungen: Die LSQ-RD Reihen sind nicht--valced Koppelungen für Anwendungen, in denen maximaler Fluss angefordert wird. Ihre glatte, offene Bohrung bietet den Niederdrucktropfen jedes Schnellkupplungs-Entwurfs an und ist für Anwendungen wie Hochdruckwasser und steamwashers, Teppichreiniger und Formkühlmittellinien und viele anderen nicht-valved Anwendungen ideal.
Spezifikationen:
Körper-Größe (herein) | 1/8 | 1/4 | 3/8 | 1/2 |
Rate Pressure (P/in) | ||||
Messing-Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
Nennstrom (GPM) | 3 | 6 | 12 | 12 |
Temperaturspanne (Geschlechtskrankheits-Dichtungen) | -20℃ zu +120℃ |
LSQ-RD kennzeichnet:
1. Die glatte, offene Bohrung ohne Ventilausrüstung zur Hälfte jedes bietet minimalen Druckabfall an und erlaubt das einfache Clesning in den Anwendungen, in denen die gleichen Linien für mehr Medien als eins benutzt werden.
2. LSQ-RD Koppler und Nippel werden vom festen Stangenvorrat maschinell bearbeitet, der die Qualitätskoppelung bereitstellt, die dauerhaft ist.
3. LSQ-RD Nippel sind im Messing und in Edelstahl 304 als Standardproduktmaterialien verfügbar.
4. LSQ-RD Nippel sind in 304 Edelstahl, Messing verfügbar.
5.The LSQ-RD ist eine „Austausch“ Koppelung weil dimensional und kann mit den ähnlichen Koppelungen funktionell austauschen, die durch andere gemacht werden, herstellt.
6. Kompatibel mit NITTO TSP-Reihe.
Leistung: Test-Flüssigkeit: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa
LSQ-RD Reihe (1/8", 1/4", 3/8", 1/2“) Sockel
TEILNUMMER. | LS | ¢D | HEX1 | T | |
LSQ-RD-01SF | 27 | 17,5 | 14 | 9 | ZG1/8 |
LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
LSQ-RD-03SF | 35,8 | 28,3 | 23 | 13 | ZG3/8 |
LSQ-RD-04SF | 42,6 | 35 | 29 | 17 | ZG1/2 |
LSQ-RD-06SF | 49,5 | 41 | 36 | 18 | ZG3/4 |
LSQ-RD-08SF | 59,3 | 57,8 | 50 | 22 | ZG1 |
TEILNUMMER. | LS | ¢D | HEX1 | T | |
LSQ-RD-01SM | 30 | 17,5 | 14 | 9 | ZG1/8 |
LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
LSQ-RD-03SM | 46,3 | 28,3 | 23 | 13 | ZG3/8 |
LSQ-RD-04SM | 56,1 | 35 | 29 | 17 | ZG1/2 |
LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
LSQ-RD-08SM | 67,3 | 57,8 | 50 | 22 | ZG1 |
Stecker
TEILNUMMER. | LP | C | HEX2 | T | |
LSQ-RD-01PF | 26 | 15,5 | 14 | 9 | ZG1/8 |
LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
LSQ-RD-03PF | 38 | 21,2 | 21 | 13 | ZG3/8 |
LSQ-RD-04PF | 45 | 24,5 | 29 | 17 | ZG1/2 |
LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
TEILNUMMER. | LP | C | HEX1 | T | |
LSQ-RD-01PM | 32 | 15,5 | 12 | 9 | ZG1/8 |
LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
LSQ-RD-03PM | 43 | 21,2 | 19 | 13 | ZG3/8 |
LSQ-RD-04PM | 52 | 24,5 | 23 | 17 | ZG1/2 |
LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
